维修服务项目安徽三菱伺服电机编码器故障维修公司地址在哪
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-3-24

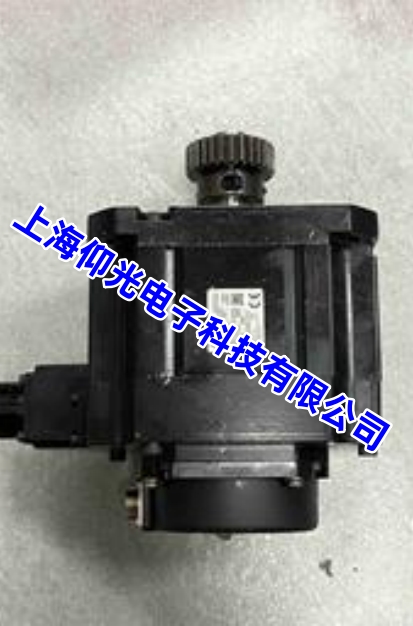

三菱 HG-E103S-D48 编码器故障维修完整方案
这款电机配的是增量式 17 位绝对值编码器，常见报警：AL.30、AL.31、AL.32、AL.50、AL.99 等，基本都是编码器 / 线路问题。
一、先判断是不是真编码器故障
- 断电，重新插拔编码器插头
- 换一根全新编码器线测试
- 空载低速运行
- 仍然报警 → 基本确定编码器本体损坏
- 偶尔报警、抖动 → 线路接触不良 / 干扰
二、编码器结构与易坏点
HG-E103S-D48 编码器在电机后端盖内：
- 编码器码盘（玻璃盘）
- 磁传感器 / 光电元件
- 编码器电路板
- 连接排线 / 插头
常见损坏原因：
- 摔碰 → 码盘碎裂
- 进水进油 → 电路板腐蚀
- 高温老化 → 芯片损坏
- 轴承磨损晃量大 → 码盘擦边损坏
三、维修步骤（实操版）
1. 拆卸编码器
- 断电，拆下电机后端盖螺丝
- 轻轻取下编码器总成（不要硬撬码盘）
- 记住排线走向和插头位置
2. 检查外观
- 码盘有无裂纹、污渍
- 电路板有无烧痕、油污、进水
- 排线有无断裂、针脚弯针
3. 维修方案
-
码盘碎裂 / 开裂只能更换编码器总成，无法修复。
-
电路板腐蚀 / 芯片损坏直接换全新原装编码器。
-
插头 / 排线接触不良重新焊接、更换插头、清理氧化层。
-
电机轴承磨损导致编码器晃量必须先换电机前后轴承，再装编码器，否则换上新的还会坏。
四、更换后必须做的设置
- 装上新编码器后，不需要重新对零点（这款电机编码器自带原点）
- 驱动器断电重启
- 清除报警，试运行
-
若仍异常，检查：
- 编码器线是否屏蔽接地
- 动力线与编码器线是否分开走线
- 驱动器电机型号代码是否正确
五、成本参考（2026 市面行情）
- 全新原装编码器总成：¥430～620
- 维修手工费：¥150～300
- 整套换好（含编码器 + 手工）：¥600～900
六、最简单判断口诀
- 一上电就报警 → 编码器坏 / 线路短路
- 一转就报警 → 码盘损坏
- 偶尔报警 → 插头松动 / 干扰
- 换线无效 → 编码器本体损坏
