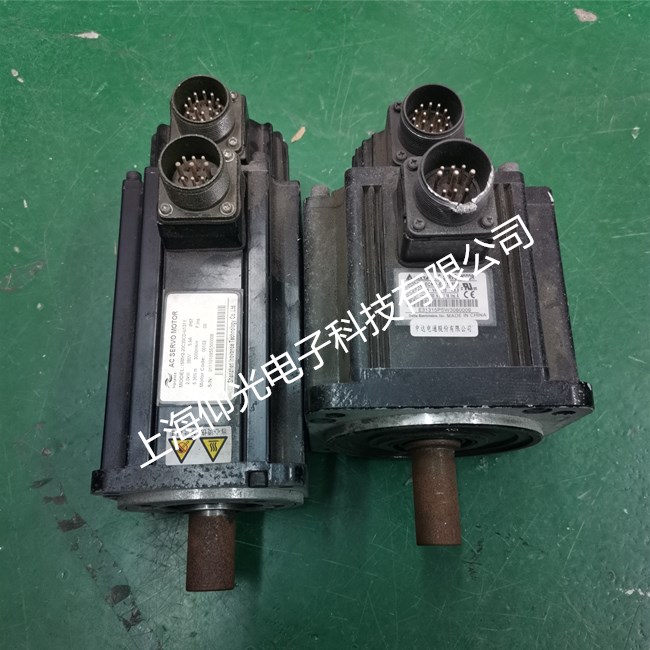

维修服务项目汇川伺服电机常见故障代码维修
发布者：雪宁 来源：上海仰光电子科技有限公司 发布时间：2020-7-28
一 .汇川伺服电机常见故障
1.报警原因：散热器过热。. 环境温度过高 测量环境温度
处理方法：改善伺服驱动器的冷却条件，降低环境温度。2. 报警原因：过载后通过关闭电源
处理方法：对过载故障复位，并持续多次查看故障记录，是否有报过载故障，变更故障复位方法，过载后等待 30s 再复位，提高驱动器、电机容量，加大加减速时间，降低负载。
3. 报警原因：风扇烧坏
处理方法：查看运行时风扇是否运转，更换驱动器。
4. 报警原因：伺服驱动器的安装方向、与其它伺服驱动器的间隔不合理；
处理方法：确认伺服驱动器的设置状态，根据伺服驱动器的安装标准进行安装。
5. 报警原因：伺服驱动器故障；
处理方法：断电 5 分钟后重启是否依然报故障，重启后如果报故障，请更换伺服驱动器。
二.汇川伺服电机不转有嗡嗡声的原因与故障排除
1、故障原因
①转子绕组有断路（一相断线）或电源一相失电；
②绕组引出线始末端接错或绕组内部接反；
③电源回路接点松动，接触电阻大；
④电动机负载过大或转子卡�。�
⑤电源电压过低；
⑥小型电动机装配太紧或轴承内油脂过硬；
⑦轴承卡住。
2、故障排除
①查明断点予以修复；
②检查绕组极性；判断绕组末端是否正确；
③紧固松动的接线螺丝，用万用表判断各接头是否假接，予以修复；
④减载或查出并消除机械故障，
⑤检查是否把规定的面接法误接；是否由于电源导线过细使压降过大，予以纠正，
⑥重新装配使之灵活；更换合格油脂；
⑦修复轴承。
伺服电机常见故障代码分析及处理方法
一、故障代码：E-01，E-02
故障意义：上电时参数初始化不正确。
产生原因：参数设置不正确。
解决方法：重新上电，如果仍然报故障，则需要强制参数初始化，若反复多次都无法解决，则需要更换伺服控制器。
二、故障代码：E-03，E-04
故障意义：
E-03电压过高(交流电压超过285V,整流后直流403V)。
E-04电压过低(交流电压低于185V，整流后直流263V)。
产生原因：电压输入过高，过低或、母线校准不正确。
解决方法：查看DP-06，显示值是否在263-403范围内，否则一般维修驱动板上的母线采样电阻1M欧姆。
三、故障代码E-05，E-06，E-07
故障意义：电机过载。
产生原因：E-06:3倍过载或机械堵转，持续;5s。
E-07:2倍过载，持续：120S。
解决方法：机械负载过重，检查机械是否卡住。
四、故障代码：E-08
故障意义：马达转速过高。
产生原因：由于电机短时间失控导致速度大于设定速度，一般由于设置参数错误，或者编码器信号异常导致。
解决方法：一般断电后重新上电可以解决，或者重新插拔电机编码器，使得接触良好。
五、故障代码：E-9,E-10
故障意义：制动电阻导通时间过长。
产生原因：母线电压假性过高，或者进线交流电大于250v。
解决方法：如果是母线电压引起的，先按E-4维修母线电压，或者把参数PR-15值改大(初始值350，启动电压点)，若无法解决再将参数PR-16增大至80，如果仍无法解决需要更换伺服控制器。
六、故障代码E-11
故障意义：瞬间电流过冲。
产生原因：机械运转不稳定，瞬间负载过大，导致电流过冲�；蛘咚欧鞅旧砟？樗鸹翟斐蒃-11。
解决方法：排除机器故障，重新调整速度环，电流环参数，重新上电运行。上电仍报警E-11.则更换伺服器。
七、故障代码：E-12
故障意义：软起动电路故障。
产生原因：电压过低。
解决方法：维修方法同E-3，如果�？楦哐共喽搪芬不嵋鸨ň耸盤TC电阻应该严重发热，应先维修模块。
八、故障代码：E-16
故障意义：速度指令异常。
产生原因：伺服器内部模拟量接受芯片故障，更换运放芯片。
解决方法：更换运行芯片。
九、故障代码：E-19
故障意义;伺服电机收到信号，但伺服器无法执行。
产生原因;伺服电机或者伺服电机的电机线连接不正常，或者机械故障发生堵转，发送命令脉冲过多，而伺服器无法执行脉冲。
解决方法：检查接线。排除机械卡住故障，或者更换电机。
