维修服务项目西威变频器常见故障列表
发布者：雪宁 来源：上海仰光电子科技有限公司 发布时间：2020-8-8

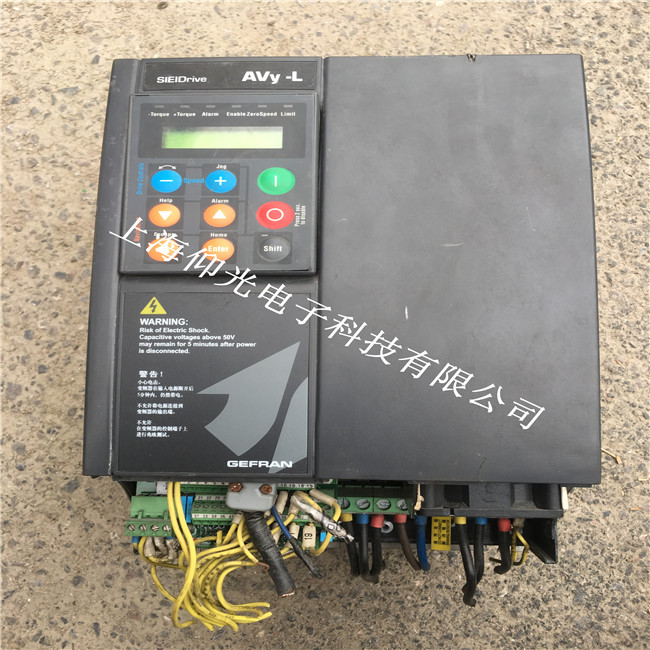

西威变频器常见故障列表
故障代码:Failure supply
故障名称:供电电压故障
故障描述:调节版内部电源供应问题
可能的原因:供电电压故障变频器内部可能导致故障
检查:检查设备电源复位并重新起动.若仍发生故障请与SIEI代理商联系
处理方法:送修
故障代码: Under voltage
故障名称:欠电压
故障描述:变频器DC link电压低于设定的输入电压设置的最小阈值
可能的原因:直流母线下降到了额定值的65%以下最常见的原因是设备电源故障变频器内部故障也可能造成欠电压故障
检查:若为暂时的电源电压中断,可复位后重新起动.检查设备输入若设备电源正常且发生了内部故障,请与SIEI代理商联系
处理方法:测量DC两端电压是否与monitor/DC linkvoltage-致,如果不一致则可能检测回路出现问题,此故障可以屏蔽后使用
故障代码: Over voltage
故障名称:过电压
故障描述:变频器DC link电压高于设定的输入电压设置的最大阈
可能的原因:变频器内部的直流环节电压超出了额定值的35%减速时间太短设备受到很高的过压峰值影响(检查)调整减速时间
处理方法:
1检查制动电阻是否脱线,阻值是否与推荐的匹配，
2 BU res OL time设置是否合适
故障代码: IGBT Desaturat
故障名称: IGBT故障
故障描述:门极退饱和传感电路检测到IGBT瞬时过电流
可能的原因:变频器在IGBT桥或其i ]极驱动器中检查到了错误动作干扰故障器件失效
检查:复位并重新起动.若仍发生故障请与SIEI代理商联系
处理方法:
1 如果是停车的时候出现,检查时序确保比变频器没有输出电流输出接触器才松开。
2 运行过程中出现，检查是否在运行过程中有输出接触器断开现象.
3 如果上电-直出现则返回西威
故障代码: Inst Over current(故障名称)过电流
故障描述:输出电流传感器检测到IGBT瞬时过电流
可能的原因:变频器检测到电机输出有过大电流(> 4*In)突加重载电机电缆短路电机不合适
检查:检查负载检查电缆检查电机规格
处理方法:
1 请检查现场输出回路是否有短路现象;
2 如果上电就有返回西威
故障代码: Ground fault
故障名称:接地故障
故障描述:输出相对地放电
可能的原因:电流检测发现电机相电流之和不为零电机或电缆绝缘失效编码器故障也可能弓|起接地故障
检查:检查电机电缆
处理方法:
1电机局部短路
2 11 , 15KW可以把变频器内部电流检测部分灰尘过多,用吹风机吹干净并保持干燥环境.
3 如果不起作用持续出现返回西威
故障代码: Curr fbk loss
故障名称:电流反馈故障
故障描述:电流检测传感器反馈故障或者电源供应故障
可能的原因:调节板和电流互感器连接错误;
检查:检查XTA端子的连接电缆
处理方法:
1 内部的白色排线是否接触良好;
2 变频器电内24V电源短路
3否则返回西威
故障代码:Module OT
故障名称:模块过热
故障描述:内部传感器检测到IGBT过热(只是型号0.75到20Hp
可能的原因: IGBT�？槲露忍叻缁收瞎β试蘒GBT故障过负荷电流周期太快
处理方法:
1Module OT
2返回西威
故障代码: Heatsink OT
故障名称:散热器过热
故障描述:热敏继电器检测到散热器过热(仅对型号18.5KP和更高型号
可能的原因: GBT�？槲露忍叻缁收瞎β试蘒GBT故障过负荷电流周期太快
处理方法:
1 Heatsink OT
2 返回西威
