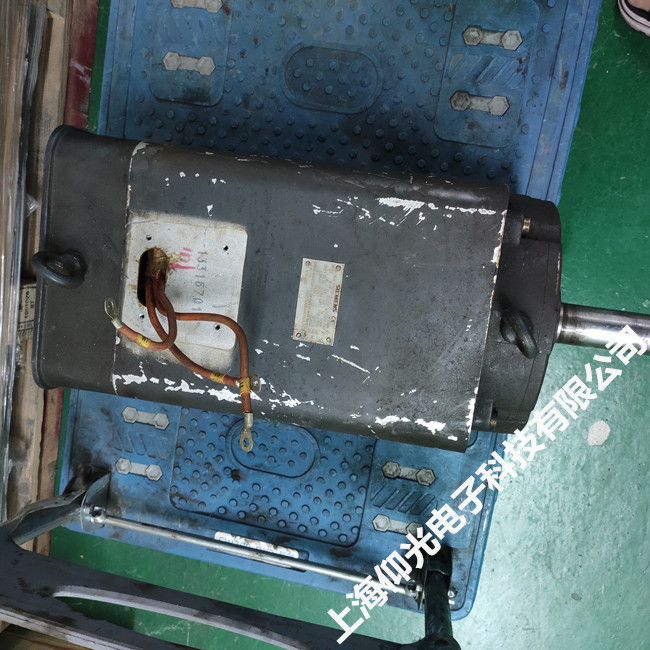

S120西门子伺服电机驱动模块显示F30021
F30021原因: 功率单元检测到接地故障。
1.功率电缆接地故障。
2.电机接地故障或者电机绕线接地故障。
3.CT 故障。
CU310/CUA31其他原因：
- 制动时，由于硬件直流电流监控响应。
故障值(r0949, 十进制表示):
绝对值，总电流 [32767 = 271 % 额定电流]。
其他原因（并行开关设备） (r0108 位 15 = 1)：
- 闭环回路电流控制过低或者过快。
措施: 1.检查功率电缆的连接。
2.检查电机。
3.检查CT。
另外对于 CU310 和 CUA31采取下列措施：
检查制动器的连接和连接电缆 (有可能断线)。
对于并行开关设备 (r0108 位 15 = 1) ，采取下列措施：
检查接地故障的监控阈值(p0287)。
检查闭环回路电流的控制设定 (p7036, p7037)。
可以参考: p0287 (接地故障监控阈值)
西门子维修常见故障现象是：
1.开机主机指示灯正常，但是显示器显示无信号输入（黑屏）。
2.按下开关键，主机无任何反应（指示灯不亮，听不到主机启动的声音风扇不转）。
3.电脑反复重启，伴随死机、花屏闪。
4.屏破损、碎裂，触摸板烂，触摸玻璃破碎。
5.显示屏有亮度，触摸出无反应。
6.开机后不能进入windows画面或停在画面不动，死机维修。
7.无法安装操作系统。
8.windows系统经常出现非法操作或出现各种出错英文字母或代码。
9.电脑运行速度明显比以前慢，甚至有时会死机，蓝屏现象。
10.开机BIOS检测不到硬盘。
11.系统启动很慢，文件能看到但是打不开。
12.硬盘不能分区格式化。
13.显示器出现偏色、缺色以及花屏，颜色不正常、显示其它颜色，白屏、蓝屏、黄屏、红屏 。
14.显示器只看到一条横的亮线或纵向的两线，无图像。
15.打开显示器电源按钮后，显示器没有任何反应，无显示。
16.打开显示器故障指示灯闪烁，屏幕无图像显示。
17.显示器内部有“吱吱”的响声，屏幕图像时大时小或黑屏等。
18.显示屏图像严重变形，字符大小不均匀，用功能键调整无任何变化。
19.显示器屏幕很暗，几乎看不到图像，用功能键调整无任何变化。
20.显示图像很模糊，亮度看不见等等。西门子S120驱动器模块报F31885通讯故障维修
