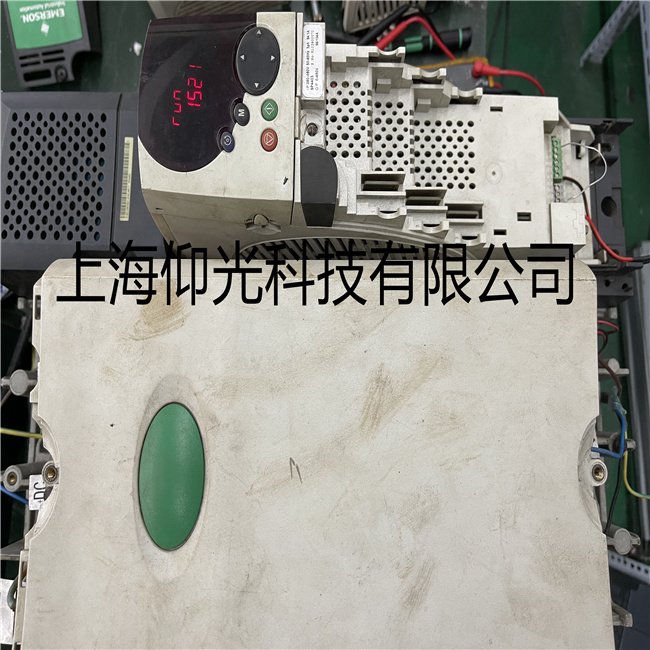

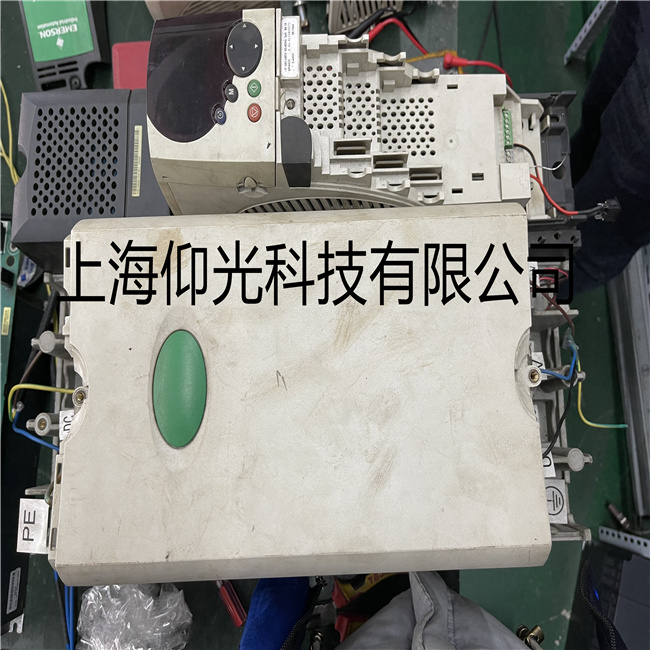

维修服务项目sp4403艾默生变频器常见显示POFF故障维修案列
发布者：电机 来源：上海仰光科技有限公司 发布时间：2021-3-4
sp4403艾默生变频器常见故障及解决方式
在维修艾默生系列变频器前，一定要对故障代码有所了解，不然就无从下手。
故障代码 故障类型 故障代码 故障类型
POFF 输入欠压 E008 输入缺相
E001 加速过流 E009 输出缺相
E002 减速过流 E010 模块�；�
E003 恒速过流 E011 逆变过热
E004 加速过压 E012 整流过热
E005 减速过压 E016 读写故障
E006 恒速过压 E018 接触器未吸合
E007 控制电源过压 E019 电流检测电路故障
（1）控制板Q1(15050026)坏。
（2）7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。
（3）小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.4 1.5 ，0，1.6。
如值不对，小板坏：此时可更换小板坏中的三个小IC(39030024 LMV393),如还不好，更换小板。
2、显示POFF:
驱动板上电POFF，测CVD电压正常应为2.6－2.7，如测得1.9，可能R51,R52,C36,C37,排线中的某一个坏，其中的电解电容坏的最多。只在带电机运行时报POFF,驱动板变压器也有可能坏。
3、缓冲电阻坏：
缓冲电阻和滤波大电容是成对的。如果其一坏，另一个很可能也坏�；撼宓缱杌狄灿锌赡苁羌痰缙鞑晃希痰缙骰祷蚩刂瓢寤�，或与二者相连的电路上元件坏）引起。单相输入（220V）的变频器，特别要注意：如果无显示或炸机，很可能是用户接入了三相电（380V）引起的（可察控制板的故障记录：母线电压是否由310变为了540）。此时不断IPM的整流桥已坏，滤波大电容也坏（或炸裂或顶面凸起变硬）。如果只更换IPM后就上电，会听到“啪，啪”的响声（电容内的声音），应立即掉电，否则IPM的整流桥又会坏。发现一个大电容坏，最好都换新的。因电容是易坏易老化的器件。
4、显示不稳：
先有显示，然后没有，风扇停下，电压只有12，此种现象一般是U1厚膜坏。 报故障E015:通电指示灯亮，键盘不亮，拨了风扇就好－－风扇短路
5、不制动故障处理：
01180099，01180100，01180113，01180114 的制动管不在IPM内部，变频器炸机和不显示很可能就是在变频器�；贫币鸬�，所以更换IPM后，一定要检测制动电路的好坏：制动光耦，制动管（MOS管不好测，可测其串联的续流二极管，正常应为0.37左右），门极电阻（也就是MOS管的门极电阻，正常应为100欧姆）。修好上电后，TD900 F093改为150，报E007,红接P(+),黑接PB,如电压在17－30跳动，制动正常。TD3200 F133=150 直流电压 270－350V 制动起作用。
SP1401
SP1401
SP1402
SP1402
SP1403
SP1403
SP1404
SP1404
SP1405
SP1405
SP1406
SP1406
SP2401
SP2401
SP2402
SP2402
SP2403
SP2403
SP3401
SP3401
SP3402
SP3402
SP3403
SP3403
SP4401
SP4401
SP4402
SP4402
SP4403
SP4403
SP5401
SP5401
SP5402
SP5402
