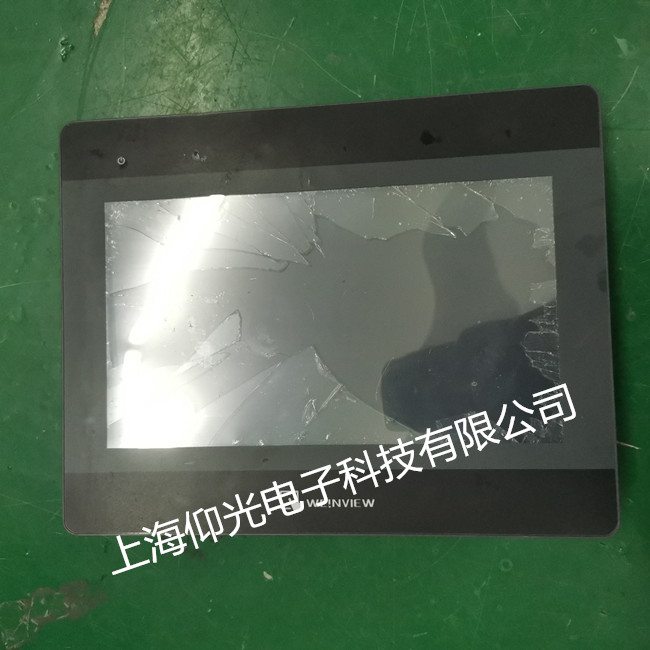

维修服务项目威伦通触摸屏维修 MT8100iE触摸失灵 进油修理
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-3-20
威纶触摸屏维修系列：MT6050i 、 MT6056i、 MT6070i、 MT6100i（普及性）MT8000（高级带以太网系列）、MT6000series(通用型) 、 TK6000series(通用型)、MT8000series（网络型）、MT8000Xseries(专业型)。
威纶触摸屏触摸无反应维修如下：
现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。
原因：造成此现象产生的原因很多，下面逐个说明：
�、� 表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重，导致触摸屏无法工作；
② 触摸屏发生故障；
③ 触摸屏控制卡发生故障；
�、� 触摸屏信号线发生故障；
�、� 计算机主机的串口发生故障；
�、� 计算机的操作系统发生故障；
�、� 触摸屏驱动程序安装错误。
解决：
�、� 观察触摸屏信号指示灯，该灯在正常情况下为有规律的闪烁，大约为每秒钟闪烁一次，当触摸屏幕时，信号灯为常亮，停止触摸后，信号灯恢复闪烁。
② 如果信号灯在没有触摸时，仍然处于常亮状态，首先检查触摸屏是否需要清洁；其次检查硬件所连接的串口号与软件所设置的串口号是否相符，以及计算机主机的串口是否正常工作。
WEINVIEW MT506MV触摸屏为例讲一讲触摸屏的黑屏维修方法技巧，我把维修方法和技巧融合在维修案例中讲解，不再单独另作说明：
WEINVIEW MT506MV触摸屏黑屏维修一例
机器故障：因上电黑屏来修
该机器也是直流24V供电的，首先用万用表测了24V电源输入端与地之间阻值，2兆多欧姆，不短路，
然后打开机器后壳，测电源保 险丝，完好。
于是给机器上24V直流电，电源指示灯亮，初步判定电源电路正常。
用手电简照屏，能看到屏上的画面内容，说明了信号驱动板已经工作并且正常输出了信号。屏显芯片也初步判定正常。
到此，这种情况就看是灯管还是高压的问题了。（高压板坏掉就是一整块黑板，不会有任何变化。大多高压板损坏，是会出现一亮就灭的故障的“如：12V供电处的主电容鼓包等。）
故障总结：
1、上电无反应
主板逆变器部分损坏
2、上电烧保险
逆变器烧坏
三极管D667击穿
3、上电蓝屏，通电十分钟后屏幕变为蓝屏
4、主板CPU坏
主板LCD负压太低，LCD负压为0，主板故障
5、 屏幕偏黑
对比度问题
6.、通讯时有时无
通讯电缆接触不良造成通讯不良
7、 触摸失灵，有时白屏
触摸面板故障
8、黑屏，死屏
逆变器烧坏
上电即烧保险，主板故障
液晶故障，主板亦烧损
9、主板电源部分损坏
主板故障，出现大电流烧损
背光灯不亮主板逆变器故障
逆变器受�；ひ鹕系绾谄�
液晶故障，触摸面板损坏
10、 触控正常，主板程序无反应
主板故障，更换主板
11、触摸不良，触摸失灵；操作灵敏度不够
触摸电阻异常
银浆线电阻无穷大
更换触摸面板
客户程序问题
12、电源烧损
电源三极管被大电流击穿
更换主板
13、主板液晶元件均被严重腐蚀，上电无任何显示
客户环境恶劣造成文本元件损坏，
14、PWR灯不亮，其他一切正常
重新接好PWR灯信号线OK
15、双串口无法通讯
错用软件所致
16、主板松动
触摸面板固定支脚断裂
用强力胶粘合
17、485串口通讯不良
更换IC后仍无法通讯，主板故障
18、触摸屏上电无反应
主板逆变器部分烧毁
19、TP1、TP2对地短路，CPU烧损
20、通讯不良
串口针脚歪斜，接触不良导致无法通讯
调整针脚位置
误用软件所致
21、画面不能切换
面板表面有裂痕导致触摸不良
22、触摸死机，
客户误用软件
