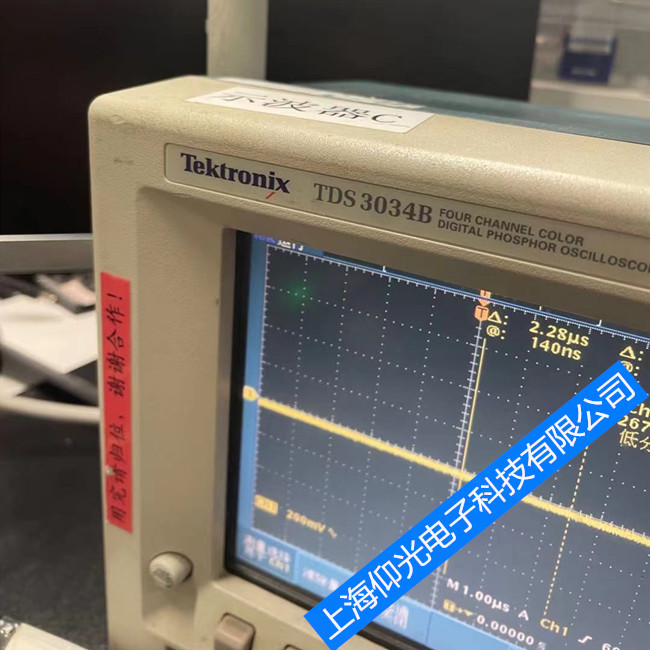

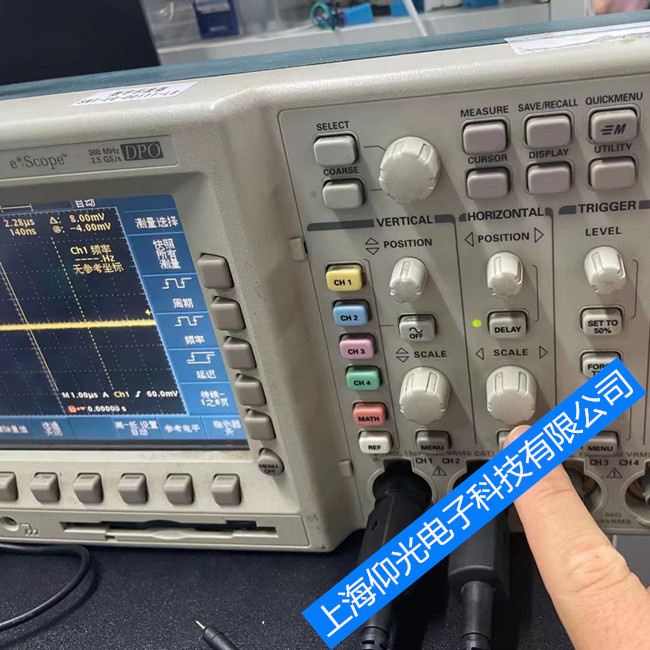

维修服务项目泰克示波器TDS3034B花屏 旋钮损坏维修
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-6-18
泰克示波器维修常见故障如下：
1、电源故障：不能开机；
2、通道故障：输入阻抗异常；无基线；无信号；带宽不足；
3、显示故障：花屏；黑屏；
4、按键故障：按键无反应；调节旋钮无响应；
5、接口故障：不认存储介质；不能与控制系统联机；
6、其他使用问题等。
检测方法是：将泰克示波器调节到合适的扫描频率和Y轴增益，然后用手触摸探头中间的探针，这时应该能看到波形，通常是一个50Hz的信号。如果这时没有波形，可以检查是否是探头中间的信号线是否已经损坏。然后，将泰克示波器探头的地线夹子夹到探头的探针(或者是钩子)上，再去用手触摸探头的探针，这时应该看不到刚刚的信号(或者幅度很微弱)，这就说明探头的地线是好的，否则地线已经损坏。
通常是连接夹子那条线断路，通常重新焊上即可，必要时可更换，注意连接夹子的地线不要太长，否则容易引入干扰，尤其是在高频小信号环境下。泰克示波器探头的地线夹子应该要靠近测量点，尤其是测量频率较高、幅度较小的信号时。因为长长的地线，会形成一个环，它就像一个线圈，会感应到空间的电磁场。另外系统中的地线中电流较大时，也会在地线上产生压降，所以泰克示波器探头的地线应该连接到靠近被测试点附近的地上。
泰克示波器花屏故障现象维修：上电后，电源指示灯不亮，屏幕无显示，开始要坏的时候现象是开机可以工作，但是工作5分钟左右自动关机，关机后无法立刻启动，要等15分钟后才能启动，启动后又只能工作5分钟左右自动关机，如此循环，过了几天，我们再开机，发现完全无法工作。
拆机：机壳一共5个螺丝，电源板螺丝显而易见
调试过程：示波器分电源板，显示板和功能板，初步怀疑是电源板有问题，因为指示灯没有，屏幕背光灯不亮。使用万用表查看电源板电路，查找TOP244YN资料，发现，此电路和TOP244YN的典型电路非常吻合，这时就觉得有戏了。
调试发现，TOP244YN芯片的pin12345脚短路，这是个问题，后来测量输出电压，发现确实无输出，基本确定电压芯片损坏，拆下芯片发现，芯片的第7脚已裂开，换上新的芯片，测量无短路。
上电后，测量滤波电解电容，发现输入为DC310，正常。测量输出发现还是不正常，用直流完全测不到电压，用交流可以看到0-3V波动，0-12V波动等，后面查看资料，以及网上建议，怀疑是电源电路的二次滤波有问题。测量发现3个二极管均有些问题，正反均有导通的情况，当时认定是这个原因，但是拆下来发现，三个二极管均没有问题。
网上有资料说，二极管容易出问题，同时光电耦合芯片也容易出问题，测量对比发现，光电耦合芯片的MOS光确实有问题，因为电路板上有两个PC817A芯片，对比测量发现其中一个有问题，后来更换了怀疑的那个芯片，上电后输出均正常。
至此，示波器修理完毕。
泰克示波器维修可维修型号
TBS1000系列示波器维修：
TBS1302B TBS1302B-EDU TBS1052B TBS1052B-EDU TBS1072B-EDU TBS1072B TBS1064 TBS1064 TBS1102B-EDU TBS1120B TBS1152B TBS1104 TBS1202B-EDU TBS1202B TBS1202B TBS1202 TBS1154；
TBS2072 TBS2102 TBS2074 TBS2104；
TDS2000系列示波器维修：
TDS2001C TDS2002C TDS2012C TDS2004C TDS2022C TDS2014C TDS2024C；
TPS2000系列示波器维修：
TPS2012B TPS2014B TPS2024B；
THS3000系列示波器维修：
THS3014 THS3014-TK THS3024 THS3024-TK；
转载请注明出处：上海仰光电子科技专业伺服驱动器维修,伺服电机维修http://www.efnsx.cn/weixiu/weixiu3290.htm
