维修服务项目安川变频器维修CIMR-G5A47P5报警OV维修案例
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-7-16

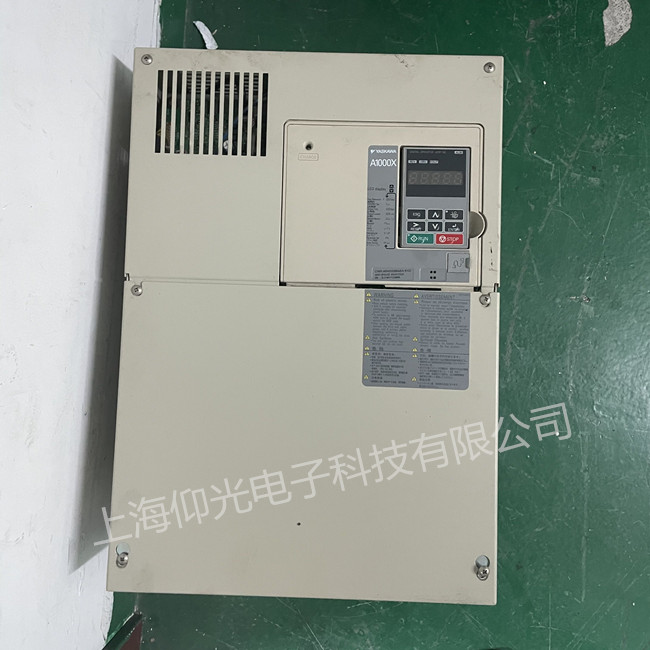

安川变频器维修故障：无法启动故障，无显示故障，主板故障报警，开关电源烧坏，过电流故障 报警，欠电压故障报警，过载故障报警，过热故障报警，接地故障报警， 无显示故障，有显示无输出故障，主回路过电压故障，主回路欠电压故障 ，输入欠电压故障，输出欠电压故障，保险丝熔断烧坏故障，上电烧保险 管故障，输入缺相故障，散热扇过热，负载短路等。
安川变频器报警代码维修讲解？
异常表示 故障内容 说明 处理对策 等级
UV1; 主回路低电压（PUV）运转中主回路电压低于“低电压检出标准”15ms，（瞬停�；� 1） 检查电源电压及配线 A
Dc; Bus undervolt 护2S）低电压检出标准200V级;约190V以下400V级：约380V以下
UV2; 控制回路低电压（CUV）控制回路电压低于低电压检出标准 2）检查电源容量
UV3; 内部电磁接触器故障运转时预充电接触器开路 A
UV; 瞬时停电检出中 1）主回路直流电低于低电压检出标准 2）预充电接触器
Under Volatage 3）控制回路电压低于低电压检出标准 B
OC; 过电流（OC）变频器输出电流超过OC标准 1）检查电机的阻抗绝缘是否正常
2）延长加减速时间 A
GF ;接地故障（GF）变频器输出侧接地电流超过变频器额定电流的50%以上 1）检查电机是否绝缘劣化 2）变频器及电机间配线是否有破损 A
OV; 过电压（OV）主回路直流电压高于过电压检出标准200V级：约400V 400V级：约延长减速时间，加装制动控制器及制动电阻 A
SC ;负载短路（SC）变频器输出侧短路检查电机的绝缘及阻抗是否正常 A
PUF; 保险丝断（FI） 1）主回路晶体�？楣收� 2）直流回路保险丝熔断 1）检查晶体�？槭欠裾� A
DC; Bus Fuse open 2）检查负载侧是否有短路，接地等情形
OH ;散热座过热（OH1）晶体�？槔淙捶缟鹊奈露瘸市碇导觳榉缟裙δ苁欠裾�，及周围是否在额定温度内 A
OL1 ;电机过负载（OL1）输出电流超过电机过载容量减小负载 A
OL2; 变频器过负载（OL2）输出电流超过变频器的额定电流值150%1分钟减少负载及延长加速时间 A
PF 输入欠项 1）变频器输入电源欠相 2）输入电压三相不平衡 1）检查电源电压是否正常 A
2）检查输入端点螺丝是否销紧
LF; 输出欠项变频器输出侧电源欠相 1）检查输出端点螺丝及配线是否正常 A
2）电机三相阻抗检查
RR; 制动晶体管异常制动晶体管动作不良变频器送修 A
RH 制动控制器过热制动控制器的温度高于允许值检查制动时间与制动电阻使用率 A
OS; 过速度（OS）电机速度超过速度标准（F1-08） A
PGO; PG断线（PGO） PG断线（PGO） 1）检查PG连线 2）检查电机轴心是否堵住 A
DEV 速度偏差过大（DEV）速度指令与速度回馈之值相差超过速度偏差（F1-10）检查是否过载 B
EF; 运转指令不良正向运转及反向运转指令同时存在0.5秒以上控制时序检查，正反转指令不能同时存在 B
EF3-EF8 端子3外部异常信号输入外部端子3-8异常信号输入 1）由U1-10确认异常信号输入端子 External Fault3-8 EF4-EF8-端子4-8 2）依端子设定之异常情况进行检修 A
OPE; 01 变频器容量设置异常变频器容量参数902-04）设定不良调整设定值 C
OPE02; Limit 参数设置不当参数设定有超出限定值调整设定值 C
OPE03 ; Terminal 多功能输入设定不当 H1-（01-06）的设定值未依小而大顺序设定或重复设定相同值 调整设定值 C
OPE; 10 v/f参数设置不当 E1-（04-10）必须符合下列条件：Fmax大等于（E1-04）FA大于（ E1-06） 调整设定值 v/f Ptrn Setting FB大等于（E1-07） Fmin（E1-09） C
OPE11; 参数设定不当参数设定值1）C6-01大于5KHz但C6-02小等于5KHz 调整设定值 Carr frq/on-Delay 2）C6-03大于6 但 C6-02小等于C6-01 C
ERR EEPROM 输入不良参数初始化时正确信息无法写入EEPROM 控制板更换 B
CALL SI-B传输错误电源投入时控制信号不正常传输机器控制信号从新检查 C
ED; 传输故障控制信号送出后2秒内未收到正常响应信号传输机器控制信号从新检查 A
CPF00 控制回路传输异常1 电源投入后，5秒内操作器与控制板连接异常发生从新安装数字操作器 检查控制回路的配线 A
COM-ERR(OP&INV)
CPF01 控制回路传输异常2 MPU周边零件故障更换控制板 COM-ERR(OP&INV)
CPF02 基极阻断（BB）回路不良变频器控制板故障更换控制板 A BB circuit Err
CPF03 EEPROM 输入不良 EEPROM Error
CPF04 CUP内部A/D转换器不良 Internal A/D Err
GPF05 CUP内部A/D转换器不良 External A/D Err
CPF06 周边界面卡连接不良周边界面卡安装不正确周边界面卡从新更换 A Option Error
CPF20 �？橹噶羁ǖ腁/D变换器不良 AI-14B卡的A/D变换器动作不良更换AI-14B卡 A
Option A/D Error
故障等级的内容定义
A：重故障，电机自然停车，故障的异常表示显示于数字操作器上，异常接点输出（18）（20）接通
B：轻故障，电机继续运转，故障的异常表示显示于数字操作器上。异常接点不动作，多功能输出。选用时动作
C：警告，变频器不动作，故障的异常表示于数字操作器上，异常接点多功能输出端子，不动作
安川变频器的常见故障
1 开关电源损坏
开关电源损坏是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，在众多变频器的开关电源线路设计上，安川变频器因该说是比较成功的。616G3采用了两级的开关电源，有点类似于富士G5,先由第一级开关电源将直流母线侧500多伏的直流电压转变成300多伏的直流电压。然后再通过高频脉冲变压器的次级线圈输出5V、12V、24V等较低电压供变频器的控制板，驱动电路，检测电路等做电源使用。在第二级开关电源的设计上安川变频器使用了一个叫做TL431的可控稳压器件来调整开关管的占空比，从而达到稳定输出电压的目的。前几期我们谈到的LG变频器也使用了类似的控制方式。用作开关管的QM5HL-24以及TL431都是较容易损坏的器件。此外当我们在使用中如若听到刺耳的尖叫声，这是由脉冲变压器发出的，很有可能开关电源输出侧有短路现象。我们可以从输出侧查找故障。此外当发生无显示，控制端子无电压，DC12V，24V风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。
转载请注明出处：上海仰光电子科技专业伺服驱动器维修,伺服电机维修http://www.efnsx.cn/weixiu/weixiu3411.htm
【 我们确�？梢孕藓貌馐院酶突В。。�！】 伺服驱动器维修,伺服电机维修,变频器维修
