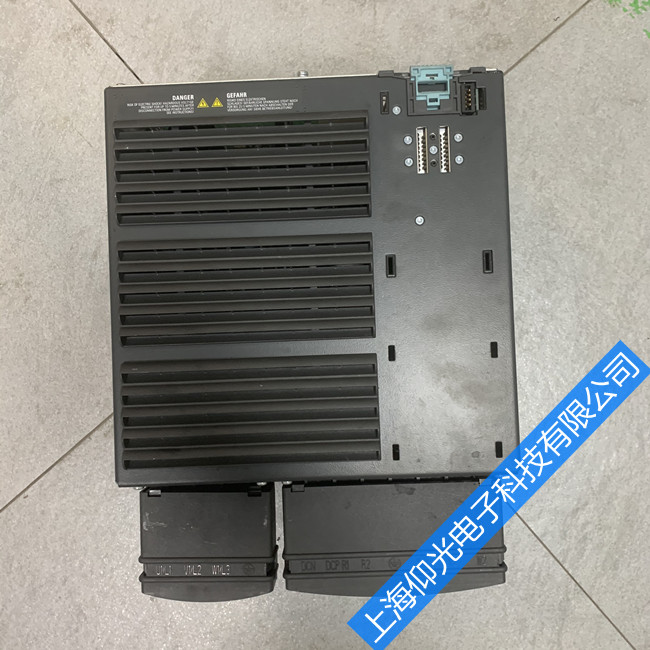

西门子G120变频器面板报警F07801故障维修
1 F07801故障
1.1 常见报警原因
1.2 常见处理办法
1 F07801故障
注意：以下内容仅作为故障报警排查的指导，不具有性，导致变频器故障报警的原因很多，情况也较复杂，本文只是对常见的故障报警原因和处理方法进行说明，供参考。
故障名称：电机过电流。是指电机电流超过了允许的电流限值：
电流限值 = 2 x minimum (p0640, 4 x p0305 x p0306) >= 2 x p0305 x p0306
1. 参数设置问题
• 电机参数(P0305 - P0311)设置不正确
• 工艺参数（电流限幅P0640，斜坡上升/下降时间P1120/P1121）设置不正确
2. 硬件问题
• 变频器硬件电路（电流检测回路/变频器功率�？�/触发电路）故障
• 电机绕组/电机电缆短路或绝缘偏低
• 电机绕组星/角接线错误
• 电机绕组匝间短路
3. 负载或工艺引起
• 机械部分卡顿
• 负载突变
1.2 常见处理办法
1. 参数设置问题
• 确认电机铭牌数据与电机参数(P0305 - P0311)设置匹配
• 根据工艺需求，适当增加P0640，P1120，P1121的设定值
• 如果每次一上电（光通电，不运行）就报，则是变频器硬件电路有问题。
• 如果上电没问题，一启动就报，则脱开电机电缆后尝试运行。如果还报该故障，则是变频器硬件电路有问题；如果不报了，则检查电机绕组/电机电缆是否短路或绝缘（<10M），或者是否存在匝间短路——匝间短路检测仪器一般现场没有，可用替换法（更换电机）测试，判断电机是否存在问题。
• 确认电机绕组星/角接线是否正确。
• 输送设备，观察该故障是否总在某一个或者几个特定位置发生，如果是，检查机械或者输送机构。
• 如果工艺上存在突加负载的情况，并且该故障总在此时发生，建议改进工艺或增加P0640；如果工艺不可避免且P0640已经很大，则很可能需要放大变频器选型。
此文档适用于CU240B/E-2, CU250S-2, CU230P-2系列控制单元和G120C变频器。
