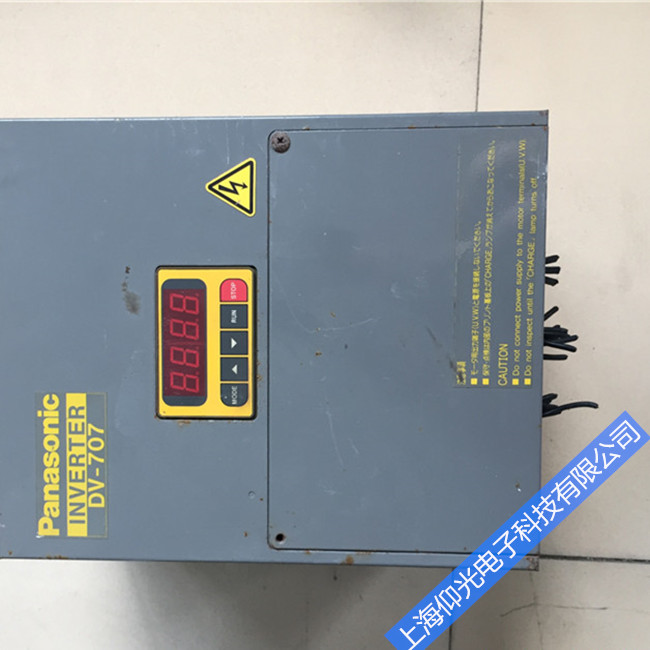

松下变频器的常见故障分析维修
1 过载
过载故障包括变频过载和电机过载。其可能是加速时间太短，电网电压太低、负载过重等原因引起的。一般可通过延长加速时间、延长制动时间、检查电网电压等。负载过重，所选的电机和变频器不能拖动该负载，也可能是由于机械润滑不好引起。如前者则必须更换大功率的电机和变频器；如后者则要对生产机械进行检修。
2 过流
可能是变频器的输出短路所引起。这是要对线路及电机进行检查，如果断开负载变频器还是过流，说明变频器的逆变电路损坏，应修理或更换。如拆开机器就发现严重的短路现象，整流模块和 IGBT �？楸眩搪吩斐傻暮谏颗绲玫酱Χ际�，主回路两个继电器也爆开，主控板暂时没有发现问题，但驱动部分烧了好几处，另外储能大电容一部分都已发涨，电容板上的两颗大螺丝接触处全部烧焦，这就是西门子ECO变频器的通病，因为所有电量都是要经过这两颗铁螺丝，一旦铁螺丝生锈，很容易引起电容的充放电不良，这样电容发热，漏电，发涨到最后损坏重要器件就不在话下了，为了防止再次接触不良打火，在上螺丝的同时最好焊上几股粗铜线，维修触发板时不知道参数的，可以从控制板上完好的器件与损坏相同器件的对比，修复该板的电压分别为 -4.7V，-4.44V，更换损坏器件后，可以加电试验，试验步骤按主回路到控制空载，负载分别运行检查。加电试验前为保证器件安全，防止再次损坏重要器件，大容量电容器暂时不要装止，用两只小容量电容器代替，为了�；GBT，电容器到IGBT的供电回路最好是串联白炽灯泡（也就是接个假负载），通电后如果显示正常，可以启动变频器，再测量6个触发脉冲，如果信号正常，可以去掉电容器与IGBT之间的灯泡，装上大电容器进行空载运行，正常后再接负载运行，经调试机器后一般可恢复正常。
3 欠压
说明电源输入电路有问题，可能是线路严重超载，或是线路接触不良所引起。西门子6SE70系列变频器的PMU面板液晶显示屏上显示字母“E”，出现这种情况时，变频器不能工作，按P键及重新停送电均无效，查操作手册又无相关的介绍，在检查外接DC24V电源时，发现电压较低，解决后，变频器工作正常。
4 温度过高
另外变频器还有温度过高故障，如发生温度过高报警，经检查温度传感器正常，则可能是干扰引起的，可以把故障屏蔽，另外还应检查变频器的风扇及通风情况。对于其它类型的故障，最好与厂家联系，获得快速可行的解决方法。
5 其他
最后说明的是，一旦变频器发生硬件故障，如整流、逆变电路等�？赡躀GBT�？樗鸹�，大多情况下会损坏驱动元器件。最容易损坏的器件是稳压管及光耦。反过来如驱动电路的元件有问题如电容漏液、击穿、光耦老化，也会导致IGBT�？樯栈祷虮淦凳涑龅缪共黄胶狻＜觳榍缏肥欠裼形侍�，可在没通电时比较一下各电路触发端电阻是否一致。通电开机可测量触发端的电压波形。但是有的变频器不装�？榭涣嘶馐痹谀？镻端串入假负载防止检查时误碰触发端或其他线路烧坏�？�。如此时变频器已严重损坏（可以通过测量输入及输出端有无短路），则要有专门的技术人员维修，一般不得再次通电，以免扩大故障范围。
