维修服务项目邦飞利变频器维修故障原因及解决对策
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-1-13
邦飞利变频器维修故障：无法启动故障，无显示故障，主板故障报警，开关电源烧坏，过电流故障 报警，欠电压故障报警，过载故障报警，过热故障报警，接地故障报警， 无显示故障，有显示无输出故障，主回路过电压故障，主回路欠电压故障 ，输入欠电压故障，输出欠电压故障，保险丝熔断烧坏故障，上电烧保险 管故障，输入缺相故障，散热扇过热，负载短路等。邦飞利变频器显示报警代码维修 邦飞利变频器报错维修

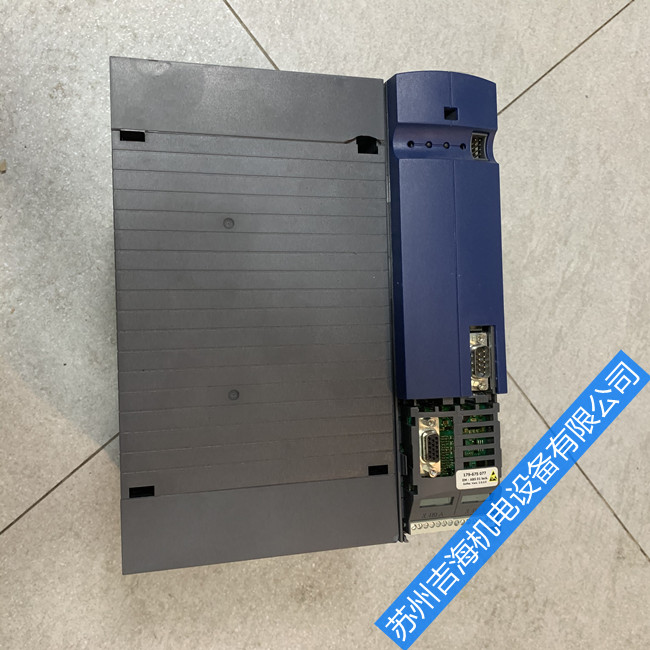

邦飞利变频器常见故障代码有：F0100、F0102、F0103过载故障，F0200、F0201�？楣裙收�，F0400、F0401、F0402、F0403电机温控或接线不良引起的故障，F0500、F0503、F0504、F0505、F0506、F0507电流故障，F0700、F0701、F0702、邦飞利 BONFIGLIOLI 变频器维修系列型号： ACT200系列（0.55-132KW）， ACT400 系列（0.55-132KW），ACU200系列（0.25-132KW），ACU400系列（0.25-132KW），SPL 系列，SYN系列（115V级，0.2-0.75KW;230V级，0.2-2.2KW;400V级，0.75-2.2KW），VCB400系列（4-355KW）
邦飞利变频器维修故障：
F0100、F0102、F0103过载故障，F0200、F0201�？楣裙收希現0400、F0401、F0402、F0403电机温控或接线不良引起的故障，F0500、F0503、F0504、F0505、F0506、F0507电流故障，F0700、F0701、F0702、F0703、F0704、F0705、F0706直流母线电压故障，F08故障，F11故障，F13故障，F14故障，F0A故障，F0B故障。
F0001 过电流 电动机功率（P0307)与变频器的功率（r0206)不匹配
电动机的导线短路
有接地故障
检查以下各项情况：电动机功率（P0307)与变频器的功率（r0206)相匹配
电缆的长度不得超过允许的zui大值
电动机的电缆和电动机内部不得有短路或接地故障
输入变频器的电动机参数必须与实际使用的电动机参数相符合
输入变频器的定子电阻值(P0350)必须正确无误
电动机的冷却风道必须通畅，电动机不得过载
斜坡上升时间（P1120)
“起动”的强度（P1312）
F0002 过电压 直流回路的电压（r0026)超过了跳闸电平（2172）
检查以下各项情况：电源电压(P0210)必须在变频器铭牌规定的范围以内
直流回路电压控制器必须投入工作（P1240），而且正确地进行了参数化
斜坡下降时间（P1121）必须与负载的转动惯量相匹配
实际要求的制动功率必须在规定的限定值以内
F0003 欠电压 供电电源故障
冲击负载超过了规定的限定值
检查以下各项：供电电源电压(P0210)必须在变频器铭牌规定的范围以内
检查供电电源是否短时掉电，或有短时的电压
F0004 变频器过温 变频器运行时冷却风量不足
温度太高
检查以下各项情况：变频器运行时冷却风机必须正常运转调制脉冲的必须设定为缺省值
检查温度是否太高，超过了变频器的允许值
F0005 变频器I2T过温 变频器过载
变频器负载工作周期时间太长
电动机功率（P0307）超过了变频器的功率（r0206）
检查以下各项情况：负载的工作周期时间必须在规定的值以内
电动机功率（P0307）必须与变频器的功率（r0206）相匹配
F0011 电动机I2T过温 电动机过载
检查以下各项情况：负载过大或负载的工作周期时间太长标称的电动机温度超限值（P0626-P0628）必须正确
电动机I2T过温太平（P0604）必须与电动机的实际过温情况相匹配
F0012 变频器温度丢失 变频器（散热器）的温度传感器断线
F0015 电动机温度丢失 电动机的温度传感器开路或短路，如果检测到温度已经丢失，温度监控开关便切换为监控电动机的温度模型
F0020 电源断相 如果三相输入电源电有一相丢失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载
检查输入电源各项的线路
F0021 接地故障 如果三相电流的总和超过变频器额定电流的5（%）时，便出现这一故障
F0022 功率组件故障 下列情况下将引起硬件故障（r0947=22和r0949=1）：（1）直流回路过流=IGBT短路
（2）制动斩波器短路
（3）接地故障
（4）I/O板不正确
*性的F0022故障：检查I/O板必须完全插座中
如果在变频器的输出侧或IGBT中有接地故障或短路故障时，断开电动机电缆就能确定是故障
在所有外部接线都已断开（电源接线除外），而变频器仍然出现*性故障的情况下，几乎可以断定变频器一定存在缺陷，应该进行检修
偶尔发生的F0022故障：突然的负载变化或机械阻滞
斜坡时间很短
采用无传感器矢量控制功能时参数运行的很差
安装有制动电阻时，制动电阻的阻值太低
F0023 输出故障 输出的一相断线
F0024 整流器过温 通风风量不足
冷却风机没有运行
运行的温度过高
检查以下各项情况：变频器运行时冷却风机必须处于运转状态
脉冲必须设定为缺省值
温度可能高于变频器运行的允许值
F0030 冷却风机故障 风机不再工作
检查以下各项情况：在装有操作面板选件AOP或BOP时，故障不能被屏蔽
需要更换新风机
F0035 在重试再起动时自动再起动故障 试图制动再起动的超过了P1211确定的数值
F0041 电动机参数自动检测故障 电动机参数自动检测故障
值=0：负载消失
值=1：进行自动检测时已达到电流值的电平
值=2:自动检测得出的定子电阻小于0.1（%）或大于100（%）
值=3:自动检测得出的转子电阻小于0.1（%）或大于100（%）
值=4:自动检测得出的定子电抗小于50（%）或大于500（%）
值=5:自动检测得出的电源电抗小于50（%）或大于500（%）
值=6:自动检测得出的转子时间常数小于10ms或大于5s
值=7:自动检测得出的总漏抗小于5（%）或大于50（%）
值=8:自动检测得出的定子漏抗小于25（%）或大于250（%）
值=9:自动检测得出的转子漏感小于25（%）或大于250（%）
值=20:自动检测得出的IGBT通态电压小于0.5V或大于10V
值=30:电流控制器达到了电压值
值=40:自动检测得出的数据组自相矛盾，至少有一个自动检测得出的数据错误
基于阻抗Zb的百分值=Vmot,nomrt(3)/Imot,nom
检查以下各项的情况：0：检查电动机是否与变频器正确连接
1-40：检查电动机参数P0304P0311是否正确
检查电动机的接线应该是型式(星形，三角形）
F0042 速度控制功能故障 电动机数据自动检测故障
故障值=0：在规定的时间内不能达到速度
