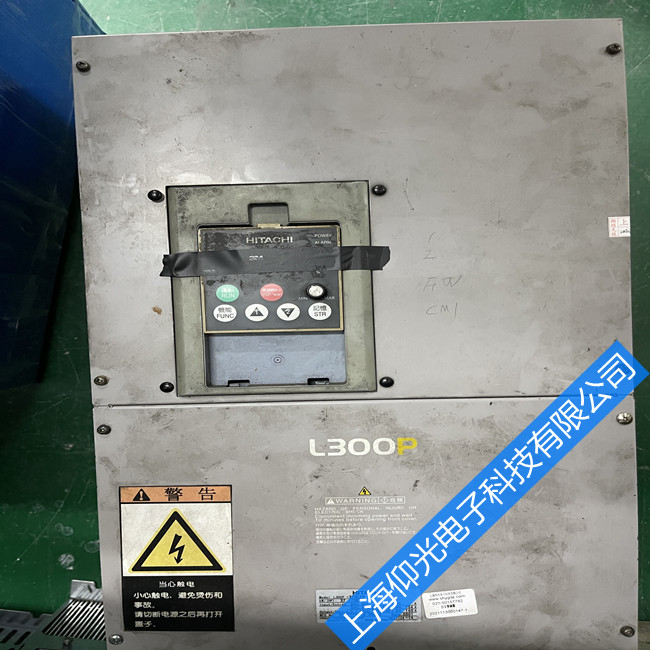

日立电梯变频器的常见故障与维修对策
以下是日立电梯变频器故障维修，希望能帮助大家解决问题
10#故障（50B 0N故障）
[对策]
① 确认绝缘测试时强制吸合的50B继电器已释放。
② 确认MPU板至FIO板的FA、FB插头已插好。
③ 确认FIO板FJ插插头已插好。
④ 确认各急�？亟哟チ己茫ǜ骺亟油ㄊ钡淖柚涤�<10Ω） 。
⑤ 确认50B继电器触点良好。
⑥ 确认50B继电器内部接线正确。
⑦ 更换FIO板，确认其是否损坏。
2 14#故障（双重基准电压异常）
[对策]
① 确认MPU板FF插已插好。
② 确认ACR板各插头已插好。
③ 拔出MPU板的FF插头（ACR板的FC插头插好），通电后对FF20～FF23、FF20～FF25的电压进行检查，用万用表测量确认FF20（负表笔）～FF23（正表笔）之间的电压值为+15V，FF20（负表笔）～FF25（正表笔）之间的电压值为-15V。
④ 更换ACR板，检查电子板是否损坏。
⑤ 更换MPU板，检查电子板是否损坏。
3 17#故障（轿厢SDA通讯异常）
[对策]
① 确认SOC板、MPU板的SYCD1灯亮灯。
② 确认主CONTROL-1电源电压为DC12V。
③ 确认主轿顶电气箱和机房控制屏的Y2插头已插好，插头、插座的接触子接触良好。
④ 确认Y2-1～Y2-5无断线。
⑤ 更换SDC板，检查电子板是否损坏。
⑥ 更换MPU板，检查电子板是否损坏。
4 21#故障（过电流检出故障）
[对策]
① 确认以下电子板的插头已插好。
ACR板：FA、FB、FC插
BDU板：FA插
MPU板：FF插
② 按 2 中③的方法，检查DC±15V电源电压值正常。
③ 检查HCTA接线及插接头状态。
④ 确认ACR板FE2对地电压符合表8-4要求的电压值。
ACR板FE2对地电压
注：表中的“43HZ”、“50HZ”是指电动机的频率
⑤ 拔去BDCC板上的MG、MF、MJ插头，拆去各功率三极管间的短接线，用万用表20KΩ档测量功率三极管各极之间的阻值（阻值是否正常参照表8-5），来判断功率三极管的好坏。
功率三极管极间阻值
⑥ 更换ACR板，检查其是否损坏。
5 27#故障（重复故障）
[对策]
① 检查安全回路开关、门锁开关触点是否接触不良
② MOOE-2-SET读取读故障记录，分析产生27#故障的原因。
6 35#故障（40D、40G ON故障）
[对策]
① 确认轿门锁电气接线没有被短接，轿门锁没有被强制吸合。
② 确认厅门锁电气接线没有被短接。
③ 确认40D继电器触点正常。
④ 更换FIO板，检查其是否损坏。
7 36#故障（运行指令输入缓冲器接触故障）
[对策]
① 确认轿顶检修开关触点接触良好。
② 确认SDC板的FK、FF、FJ插接良好。
③ 更换SDC板，检查其是否损坏。
④ 更换FIO板，检查其是否损坏。
8 60#故障（层高表和数误差）
[对策]
1、当未进行层楼高度测量时出60#故障，属正常现象。
2、当进行层楼高度测量后，出60#故障时：
① 确认隔磁板的安装数量;
② 确认各隔磁板插入感应器的深度。
③ 确认感应器接线。
④ 确认限位开关装置安装位置正确。
⑤ 重新进行楼层高度测试。
⑥ 和技术科联系，检查MPU板设置的层站规格表和电梯的实际楼层是否相符。
9 74故障（安全驱动频繁）
[对策]
① MOOE-2-SET读取故障记录,分析故障原因。
② 确认安全回路开关，轿门开关触点接触良好。
10 83故障（起动补偿不正常）
[对策]
1、当高速度运行后，未进行差动变压器调整时出现83故障，属正常现象。
2、当试重后，运行过程中出现83故障，则应进行以下检查：
① 确认空载时，控制屏Y3-8、Y3-9之间的电压约AC4V
Y3-10、Y3-11之间的电压约AC6V。
② 更换AD板，检查其是否损坏。
③ 重新进行空载及额定载重量的设置。
11 86故障（开门锁死）、87故障（关门锁死）
注意事项
当需要更换电子板来判断电子板是否损坏时，应将要判断的电子板换至正常运行的电梯上进行试验，而不能将好的电子板换至故障电梯进行试验。当条件所限无正常运行的电梯时，应确实查清故障原因，确认不是因外围线路造成电子板损坏后，才能将好的电子板换至故障电梯上进行试验，以防止好的电子板被损坏。
