维修服务项目电动机电磁抱闸调节方式
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-2-27
电机抱闸原理是什么？
1、电磁抱闸的线圈与电机并联；
2、电机有电，电磁抱闸的线圈也就有电；
3、电机没电，电磁抱闸的线圈也就没电；
三相异步电动机切除电源后依靠惯性还要转动一段时间（或距离）才能停下来，而生产中起重机的吊钩或卷扬机的吊篮要求准确定位；万能铣床的主轴要求能迅速停下来；升降机在突然停电后需要安全�；ず妥既范ㄎ豢刂啤�。这些都需要对拖动的电动机进行制动，所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转（或限制其转速）。制动的方法一般有两类：机械制动和电气制动。
（一）机械制动
利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。
常用的方法：电磁抱闸制动。
1、电磁抱闸的结构：
主要由两部分组成：制动电磁铁和闸瓦制动器。
制动电磁铁由铁心、衔铁和线圈三部分组成。闸瓦制动器包括闸轮、闸瓦和弹簧等，闸轮与电动机装在同一根转轴上。
2、工作原理：电动机接通电源，同时电磁抱闸线圈也得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。断开开关或接触器，电动机失电，同时电磁抱闸线圈也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。
3、电磁抱闸制动的特点
机械制动主要采用电磁抱闸、电磁离合器制动，两者都是利用电磁线圈通电后产生磁场，使静铁芯产生足够大的吸力吸合衔铁或动铁芯(电磁离合器的动铁芯被吸合，动、静摩擦片分开)，克服弹簧的拉力而满足工作现场的要求。电磁抱闸是靠闸瓦的摩擦片制动闸轮．电磁离合器是利用动、静摩擦片之间足够大的摩擦力使电动机断电后立即制动。
优点：电磁抱闸制动，制动力强，广泛应用在起重设备上。它安全可靠，不会因突然断电而发生事故。
缺点：电磁抱闸体积较大，制动器磨损严重，快速制动时会产生振动。

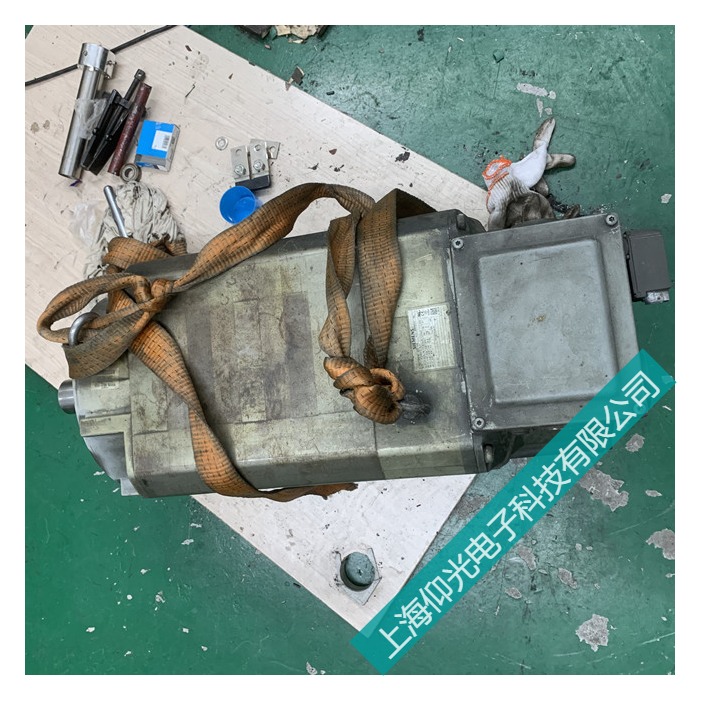

带抱闸电动机维修
4、电动机抱闸间隙的调整方法
①�；＃ɑ岛偷缙乇杖啡�、泄压并动力上锁，并悬挂'正在检修'、'严禁启动'警示牌。）
②卸下扇叶罩；
③取下风扇卡簧,卸下扇叶片；
④检查制动器衬的剩余厚度(制动衬的最小厚度)；
⑤检查防护盘:如果防护盘边缘已经碰到定位销标记时,必须更换制动器盘；
⑥调整制动器的空气间隙：将三个(四个)螺栓拧紧到空气间隙为零,再将螺栓反向拧松角度为120°,用塞尺检查制动器的间隙(至少检查三个点),应该均匀且符合规定值;不对请重新调整；（注：抱闸的型号不同，其反向拧松的角度、制动器的间隙也不一样）。
⑦手动运行，制动器动作声音清脆、停止位置准确、有效。
⑧现场6S标准清扫。
(二）电气制动
1、能耗制动
1）能耗制动的原理：
电动机切断交流电源后，转子因惯性仍继续旋转，立即在两相定子绕组中通入直流电，在定子中即产生一个静止磁场。转子中的导条就切割这个静止磁场而产生感应电流，在静止磁场中受到电磁力的作用。这个力产生的力矩与转子惯性旋转方向相反，称为制动转矩，它迫使转子转速下降。当转子转速降至0，转子不再切割磁场，电动机停转，制动结束。此法是利用转子转动的能量切割磁通而产生制动转矩的，实质是将转子的动能消耗在转子回路的电阻上，故称为能耗制动。
2）能耗制动的特点：
优点：制动力强、制动平稳、无大的冲击；应用能耗制动能使生产机械准确停车，被广泛用于矿井提升和起重机运输等生产机械。
缺点：需要直流电源、低速时制动力矩小。电动机功率较大时，制动的直流设备投资大。
2、 反接制动
1）电源反接制动
电源反接，旋转磁场反向，转子绕组切割磁场的方向与电动机状态相反，起制动作用，当转速降至接近零时，立即切断电源，避免电动机反转。
反接制动的特点：优点是制动力强、停转迅速、无需直流电源；缺点是制动过程冲击大，电能消耗多。
2）电阻倒拉反接制动
绕线异步电动机提升重物时不改变电源的接线，若不断增加转子电路的电阻，电动机的转子电流下降，电磁转矩减小，转速不断下降，当电阻达到一定值，使转速为0，若再增加电阻，电动机反转。
特点：能量损耗大。
（三）应用小常识
有些电机采用变频器来控制，将变频输出到电机的线和抱闸的电源线线分开来控制，（抱闸线圈单独供电）；原因是：
1、变频器输出的是一个高频信号，抱闸线圈容易发热损坏，
2、变频器输出电压是可变的，当输出电压小于抱闸线圈工作电压时，抱闸就不能正常工作，容易造成事故；（除非工作在工频，且升降速时间很短）。
