维修服务项目上海abb变频器维修中心在哪里
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-3-28
上海abb变频器维修中心公司，上海ABB变频器维修，浙江ABB变频器维修，昆山ABB变频器维修，苏州ABB变频器维修中心，山东ABB变频器维修点，安徽ABB变频器维修公司，可解决ABB变频器常见故障：：无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、�？樗鸹档任�，配件齐全，*检测，当天修复。

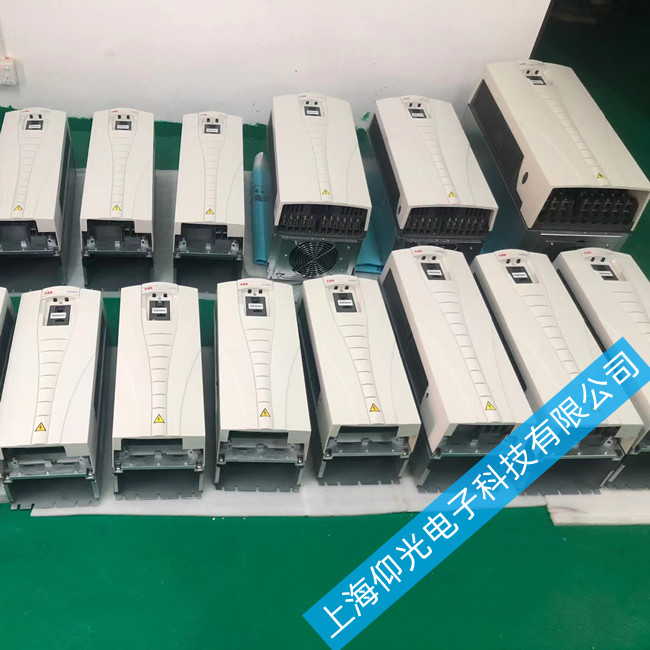

ABB变频器以下常用系列：ACS510,ACS350,ACS100,ACS800,DCS800,ACS880系列。以及以下abb变频器维修常见故障：
过流
输出电流过大。检查和排除：
• 电机过载。
• 加速时间过短( 参数 2202 ACCELER TIME 1 （加速时间1）和 2205
ACCELER TIME 2 （加速时间2） )。
• 电机故障，电机电缆故障或接线错误。
2 DC OVERVOLT
直流过压
中间回路 DC 电压过高。检查和排除：
• 输入侧的供电电源发生静态或瞬态过电压。
• 减速时间过短(参数2203 DECELER TIME 1（减速时间1）和 2206 DECELER
TIME 2 （减速时间2） )。
• 制动斩波器选型太小( 如果有)。
• 确认过电压控制器处于正常工作状态 ( 使用参数2005)。
3 DEV OVERTEMP
过温
散热器过温。温度达到或过极限值。
R1 ～ R4 ：115 °C
R5/R6：125 °C
检查和排除：
• 风扇故障。
• 空气流通受阻。
• 散热器积尘。
• 环境温度过高。
• 电机负载过大。
4 SHORT CIRC
短路
短路故障。检查和排除：
• 电机电缆或电机短路。
• 供电电源扰动。
5 保留未用。
6 DC UNDERVOLT
直流欠压
中间回路 DC 电压不足。检查和排除：
• 供电电源缺相。
• 熔断器熔断。
• 主电源欠压。
7 AI1 LOSS
AI1 丢失
模拟输入 1 丢失。模拟输入值小于参数3021 AI1FLT LIMIT (AI 故障极限) 的
值。检查和排除：
• 模拟输入信号源及其接线。
• 参数3021 AI1FLT LIMIT (AI 故障极限) 的设置，并且检查
3001 AI 8 AI2 LOSS
AI2 丢失
模拟输入2 丢失。模拟输入值小于参数3022 AI2 FLT LIMIT (AI 故障极限) 的
值。检查和排除：
• 模拟输入信号源及其接线。
• 参数3022 AI2 FLT LIMIT (AI 故障极限) 的设置，并且检查
3001 AI
9 MOT TEMP
电机过温
电机过热，基于传动的估算或温度反馈信号。
• 检查电机是否过载。
• 调整用于估算的参数 (3005 ～ 3009)。
• 检查温度传感器和参数组 35 中的参数设置。
10 PANEL LOSS
控制盘丢失
控制盘通讯丢失，并且：
• 传动处于本地控制( 控制盘显示 LOC，本地)，或
• 传动处于远程控制模式 (REM，远程)，且起/ 停/ 方向/ 给定值信号来自控
制盘。
检查：
• 通讯链路和接线。
• 参数 3002 PANEL COMM ERROR （控制盘丢失故障）。
• 参数组10 的参数：控制命令输入和参数组 11 给定选择 ( 传动单元运行于
REM （远程）模式)。
11 保留未用。
12 MOTOR STALL
电机堵转
电机或工艺堵转。电机运行于堵转区。检查以下各项：
• 过载。
• 电机功率不够。
• 参数 3010 ～ 3012。
13 保留未用
14 EXTERNAL FLT 1
外部故障1
*外部故障报警对应的数字输入激活。参见参数 3003 EXTERNAL FAULT 1
（外部故障1）。
15 EXTERNAL FLT 2
外部故障2
第二外部故障报警对应的数字输入激活。参见参数3004 EXTERNAL FAULT 2
（外部故障2）。
16 EARTH FAULT
接地故障
可能在电机或电机电缆处检测到的接地故障。传动运行或停止的时候都监控
接地故障。传动停止时接地故障检测的灵敏度更高，并且能够报告发生故障
的位置。
纠正措施：
• 检查/ 排除进线接地故障。
• 保证电机电缆的长度没有过允许的*长度。
• 如果输入电源是三角形连接，而且输入功率电缆的电容很大, 则可能导致
传动停止情况下的接地故障误报。如果想要禁止传动停止时的故障检测
功能，使用参数3023 WIRING FAULT （接线故障）。要禁止有的接地故
障检测功能，请使用参数3017。
17 UNDERLOAD
欠载
电机负载低于期望值，检查以下两项：
• 负载被断开了。
• 参数3013 UNDERLOAD FUNCTION（欠载功能）～ 3015 UNDERLOAD CURVE
（欠载曲线）。
故障
代码
控制盘上显示
的故障名称
故障描述及其纠正措施
196 ACS510 用户手册
故障诊断
18 THERM FAIL 内部故障。监测传动的内部温度热敏电阻断开或短路。
19 OPEX LINK
OPEX 连接
内部故障。监测到在 OMIO 和 OITFA 板之间的通讯有问题。请与河南西古电气ABB变频器维修中心联系
20 OPEX PWR
OPEX 电源
内部故障，监测到 OITF 板欠压。
21 CURR MEAS
电流测量
内部故障，电流测量过范围。请与河南西古电气联系。
22 SUPPLY PHASE
电源缺相
DC 回路的纹波电压太高，检查以下两项：
• 主电源缺相。
• 熔断器熔断。
23 如果出现此故障代码，请参见相应的手册。
24 保留未用。
25 保留未用。
26 DRIVE ID
传动识别号
内部故障。变频器ID 配置无效。请与河南西古电气ABB维修中心联系
27 CONFIG FILE
配置文件
内部配置文件出错。
28 SERIAL 1 ERR
串口 1 故障
现场线通讯时。检查以下各项：
• 故障设置(3018 COMM FAULT FUNC（通讯故障功能）和 3019 COMM FAULT
TIME （通讯故障时间） )。
• 通讯设置( 组51 或 53 的设置是否合适)。
• 通讯链路连接不好或有干扰。
29 EFB CONFIG
FILE
EFB 配置文件
嵌入式现场线在读取配置文件时出错。
30 FORCE TRIP
强制跳闸
由现场线强迫故障停车。参见现场线用户手册。
31 EFB 1 为嵌入式现场线 (EFB) 协议应用程序保留的故障代码。采用的协议不同，
故障代码的含义也不相同。
32 EFB 2
33 EFB 3
34 MOTOR PHASE
电机缺相
电机回路有故障。电机缺相。检查以下各项：
• 电机故障。
• 电机电缆故障。
• 热敏继电器故障( 如果使用)。
• 内部故障
35 OUTPUT WIRING
输出接线故障
功率接线错误。当传动停止时，该故障代码监测着传动输入功率电缆和输出
功率电缆的正确连接。检查以下两项：
• 输入电缆连接正确 – 电源电压没有接到传动输出。
• 如果输入功率电缆是三角形连接，而且输入功率电
可能出现接地故障误报的情况。使用参数 3023 WIRING FAULT （接线故
障）可以禁止该故障检测功能。
