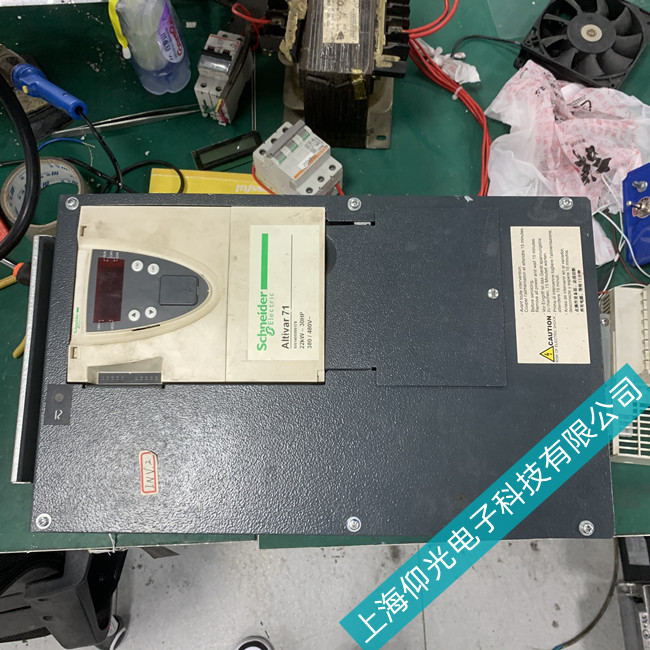

维修服务项目施耐德变频器维修故障代码及处理方法
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-3-31
施耐德变频器维修故障过电流、接地故障GF、报输出缺相、报输入缺相、过电压、欠电压、报OH过温、上电就跳闸、上电没反应、启动跳OC、GF报警、过热、超温、上电键盘无显示、电位器不能调速、继电器不吸合、升速跳闸、上电面板无显示、温度过高报警、抖动、频率上不去、过热保护等故障
施耐德变频器维修故障代码及处理方法。
1. 故障解决可自行复位的故障
故障
名称
可能原因
解决方法
CFF
[错误的设置]
当前设置不一致（由于更换卡而发生错误0）
检查卡
返回出厂设置或找回备份设置（如果有效），请参考随机提供的CD-ROM
CF1
[无效设置]
l 无效设置，通过串行线路加载到变频器中的设置不一致。
l 检查先前加载的设置
l 加载一致的设置
DLF
[动态负载故障]
l 负载变化不正常
l 检查并确认没有障碍物闭塞负载
l 取消运行命令，然后复位
ACF
[选项卡配对]
l 请参考随机提供的CD-ROM
PHF
[输入缺相]
l 变频器的供电不正确或保险丝已熔断
l 缺相
l 在单相主电源上使用
3相ATV71
l 负载不平衡
l 此�；そ龆杂谧魑涸氐谋淦灯鞑牌鹱饔�
l 检查电源与保险丝的连接情况
l 复位
l 使用三相电源
l 通过设置【输入缺相】（IPL）＝[No]（no）来禁止故障
USF
[欠压]
l 线路电源电压低
l 瞬时电压下降
l 预充电电阻损坏
l 检查电压及电压参数
l 更换序充电电阻器
l 检查或修理变频器
2. 故障原因消失后可通过重新启动复位的故障
故障
名称
可能原因
解决方法
APE
[程序故障]
l 内置控制器卡出现故障
l 请参考内置控制器卡的文件
BLF
l [制动器控制故障]
l 没有达到制动器松开电流
l 当制动逻辑控制被定义时没有设置制动控制参数
l 检查变频器、电机连接情况
l 检查电机绕组
l 应用推荐的设置（请参考随机提供的CD-ROM）
CNF
[网络故障]
l 通信卡出现通信故障
l 检查环境（电磁兼容性）
l 检查连线情况
l 检查是否超时
l 更换选项卡
l 检查或修理变频器
COF
[CAN open故障]
l CAN open总线通信中断
l 检查通信总线
l 检查是否超时
l 参考相关新产品文件
EPF1
[外部故障]
l 故障被外部设备触发，由用户决定
l 对引起故障的设备进行检查复位
EPF2
[网络输入的外部故障]
l 故障被外部设备触发，由用户决定
l 对引起故障的设备进行检查复位
FCF2
[输出接触器未关闭]
l 虽然已满足打开条件，但输出接触器仍保持闭合
l 检查接触器及其连线
l 检查反馈电路
LCF
[输入接触器故障]
l 即使接触器已被控制，变频器仍然有能接通
l 检查接触器及其连线情况
l 检查是否超时（请参考随机提供的CD-ROM）
l 检查线路、接触器、变频器的连接情况
LFF2
LFF3
LFF4
[AI2 4～20mmA信号损失]
[AI3 4～20mmA信号损失]
[AI4 4～20mmA信号损失]
l 模拟输入AI2、AI3、AI4上没有4～20mmA给定值
l 检查模拟输入的连接情况
ObF
[制动过速]
l 制定太突然或正在驱动负载
l 增大减速时间
l 如有必要，增加一个制动电阻
l 激活[减速斜坡适应]（brA）功能，如果此功能与应用相协调（请参考随机提供的CD-ROM）
OHF
[变频器过热]
l 变频器温度太高
l 检查电机负载、变频器的通风情况及周围温度。
l 在重起动前应等变频器冷却下来
OLF
[电机过热]
l 由于电机电流太大耐触发的故障
l 检查电机热�；さ纳柚�，检查电机负载。在重起动前应等变频器冷却下来
OPF1
[电机缺1相]
l 变频器的输出缺一相
l 检查变频器与电机的连接情况
OPF2
[电机缺3相]
l 没有连接电机或电机功率太低
l 输出接触器打开
l 电机电流瞬时不稳定
l 检查变频器与电机的连接情况
l 如果使用输出接触器，请参考随机提供的CD-ROM。
l 在低功率电机上测试或进行无电机测试：在出厂设置模式下，电机输出缺相检测被激活，[输出缺相]（OPL）=[Yes](YES)。如果在测试中或维护环境下检查变频器，不必使用额定值与变频器相同的电机（特别是对于大功率变频器），使电机缺相检测功能无效，[输出缺相]（OPL）＝[No](nO) （请参考随机提供的CD-ROM）
l 检查并优化参数[电机额定电压]（UnS）与[电机额定电流]（nCr），并执行[自整定]（tUn）操作
OSF
[输入过电压]
l 线路电压太高
l 主电源不正常
l 检查线路电压
OTF1
[PTC1过热]
l 发现PTC1探头过热
l 检查电机负载及电机大小
l 检查电机通风情况
l 在重起动前等待电机冷却下来
l 检查PTC探头的类型及状态
OTF2
[PTC2过热]
l 发现PTC2探头过热
OTFL
[PTC=LI6过热]
l 发现输入LI6上的PTC探头过热
PTF1
[PTC1探头故障]
l PTC1探头打开或短路
l 检查PTC探头以及探头与电机、变频器的连线情况
PTF2
[PTC2探头故障]
l PTC2探头打开或短路
PTFL
[LI6=PTC探头故障]
l 输入PL6上的PTC探头打开或短路
SCF4
[LGBT短路]
l 电源元件出现故障
l 检查或修理变频器
SCF5
[负载短路]
l 变频器输出短路
l 检查变频器与电机之间的电缆连接情况以及电机的绝缘情况
l 检查或修理变频器
SLF1
[Modbus通信故障]
l 在Modbus总线上出现通信中断
l 检查通信总线
l 检查是否超时
l 参考相关新产品文件
SLF2
[PowerSuite通信故障]
l PowerSuite出现通信故障
l 检查PowerSuite的电缆连接情况
l 检查是否超时
SLF3
[HMI通信故障]
l 图形显示终端现出通信故障
l 检查端子连接情况
l 检查是否超时
SRF
[转矩管理超时]
l 达到转矩控制功能超时
l 检查功能的设置
l 检查机构的状态
SSF
[转矩/电流限幅]
l 切换至转矩限幅
l 检查是否出现机械问题
l .检查限幅参数（请参考随机提供的CD-ROM）
TJF
[IGBT过热]
l 变频器过热
l 检查负载、电机、变频器的大小
l 减小开关频率
l 在重起动前等待电机冷却下来
3. 不能自动复位的故障
故障代码
故障名称
故障原因
处理方法
R12A
[A12输入]
l 模拟输入上出现不一致的信号
l 检查模拟输入的接线情况以及信号值
RNF
[速度超差]
l 编码器速度反馈与给定值不匹配
l 检查电机、增益和稳定性参数
l 增加一个制动电阻
l 检查电机/变频器/负载的大小
l 检查编码器的机械连轴器及其连线
BOF
[DRB过载]
l 制动电阻器受力过大
l 请参考随变频器一起提供的CD-ROM
BRF
[机械制动故障]
l 制动反馈触点与制动逻辑控制不匹配
l 检查反馈电路以及制动逻辑控制电路
l 检查制动器的机械状态
CRFL
[预充电故障]
l 充电继电器控制故障或充电电阻损坏
l 检查内部连接情况
l 检查或修理变频器
ECF
[编码器连轴器故障]
l 编码器的机械边轴器断裂
l 检查编码器的机械连轴器
EEF1
EEF2
[EEPROM管理故障]
l 内部存储器故障
l 检查环境条件（电磁兼容性）
l 关闭、复位、返回出厂设置
l 检查修理变频器
ENF
[编码器故障]
l 编码器反馈故障
l 检查[脉冲数量](PGI)与[编码器类型]（ENS）（请参考随变频器一起提供的CD-ROM）
l 检查编码器的机械部分与电气部分的运行情况，其电源及连线是否正确
l 如有必要，检查并颠倒电机（[改变输出相序]（PHR）参数）或编码器信号的旋转方向。
FCFI
[输出接触器未打开]
l 虽然已满足打开条件，但输出接触器仍保持闭合
l 检查接触器及连线
l 检查反馈电路
ILF
[内部通信连接故障]
l 在选项卡和变频器之间出现通信故障
l 检查环境（电磁兼容性）
l 检查连线
l 更换选项卡
l 检查或修理变频器
INF1
[额定功率错误]
l 功率卡与存储的卡不同
l 检查功率卡的目录编号
INF2
[不兼容的电源板]
l 功率卡与控制卡不兼容
l 检查功率卡的零件编号及兼容性
INF3
[内部串行连接]
l 内部卡之间出现通信故障
l 检查内部连线
l 检查或修理变频器
INF4
[生产专用区域]
l 内部数据不一致
l 重新标定变频器（由施耐德电气新产品技术支持人员执行）
INF6
[选项卡]
l 变频器的初始化未完成
l 检查选件的型号与兼容性
INF7
[硬件初始化]
l 变频器的初始化未完成
l 关闭变频器并复位
INF8
[内部控制电源故障]
l 控制部分的电源不正确
l 检查控制部分的电源
INF9
[内部电流测量故障]
l 电流测量值不正确
l 更换电流传感器或功率卡
l 检查或修理变频器
INFA
[内部输入电源缺相]
l 输入级不能正常运行
l 检查或修理变频器
INFB
[内部温度传感器]
l 变频器的温度传感器不能正常工作
l 更换温度传感器
l 检查或修理变频器
INFC
[内部时间测量故障]
l 电子时间测量元件出现故障
l 检查或修理变频器
INFE
[内部微处理器故障]
l 内部微处理器出现故障
l 关闭变频器并复位
l 检查或修理变频器
OCF
[过流]
l [设置]（set）与[1.4电机控制]（drC-）菜单中的参数不正确
l 惯量或载荷太大
l 机械锁定
l 检查参数（请参考随变频器一起提供的CD-ROM）
l 检查电机、变频器、负载的大小
l 检查机械装置的状态
PRF
[电源切除失效]
l 变频器的“断电”安全功能出现故障
l 检查或修理变频器
SCF1
[电机短路]
l 变频器输出短路或接地
l 如果几个电机并联，变频器输出有明显的接地泄漏电流
l 检查变频器与电机之间的电缆连接情况以及电机的绝缘情况
l 减小开关频率
l 将电抗器与电机串联连接
SCF2
[有阻抗短路]
SCF3
[接地短路]
SOF
[超速]
l 不稳定或驱动负载太大
l 检查电机、增益和稳定性参数
l 增加一个制动电阻器
l 检查电机、变频器、负载的大小
l 检查[频率计]（FqF-）（如果已配置）的参数设置（请参考随机提供的CD-ROM）
SPF
[速度反馈丢失]
l 没有编码的反馈信号（编码器或脉冲输入被用于速度反�。�
l 检查编码器或传感器与变频器之间的连线情况
l 检查编码器或传感器
TNF
[自整定故障]
l 电机没有与变频器连接
l 特种电机或功率不适合变频器的电机
l 检查并确认在字整定期间电机存在
l 如果使用输出接触器，在自整定期间须将其闭合
l 检查并确认电机与变频器相互适用
