发那科数控数字伺服系统故障原因及维修

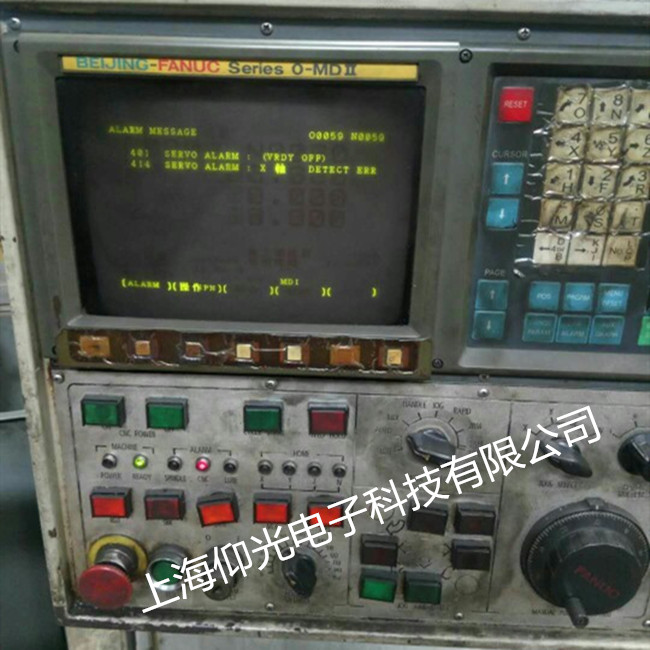

报警代码：414
信息：伺服报警- n-TH轴 -检测相关错误
描述：第N轴（轴1-8）数字伺服系统故障。请参阅诊断显示有关细节的第200号和第204号。查看发那科伺服放大器的警报代码
发那科414报警故障原因
首先进入诊断页面，找到地址DGN0720，发现第以下几种情况：
720#4=1 并且经过检测，电机及伺服控制单元正常，发那科伺服主板的电流检测回路出现故障。解决方法：更换发那科轴卡或者更换轴卡上的A/D转换器。
720#5=1 并且经查电机及伺服控制单元正常，发那科伺服出现过载报警。解决方法：更换轴卡或者更换指令电缆。
720#5=1 即OVC电机过流报警，查发那科电机三相对地短路。电机进水，更换发那科电机；如果Z轴电动机带抱闸，有可能是抱闸控制回路出现故障，从而使抱闸未打开。
诊断发那科414报警步骤
步骤1：打开电源进入电子设备柜（警告：内部有危险电压）。
步骤2：寻找在七段显示器上显示FANUC伺服报警8,9或A的放大器单元。
步骤3：报警8,9和A都是同样的问题。但是，不同的警报识别警报存在于哪个放大器轴上。
步骤4：打开机器的主断路器并关闭CNC。
如果在CNC关闭时出现FANUC伺服报警8,9或A，则将反馈连接器断开到报警指示的放大器轴上，并在CNC再次关闭的情况下打开主断路器。
如果没有出现警报，则反馈电缆或脉冲编码器出现问题。
如果在反馈电缆断开时出现报警8,9或A，则放大器很可能出现故障并需要更换。
如果仅在CNC打开时出现警报，则需要对驱动器，电机和电源电缆进行故障排除。
步骤5：从放大器底部断开四根电机引线。
步骤6：打开CNC并释放任何紧急停止条件（如果您使用垂直轴移除电机功率，物理支撑轴，否则当释放紧急停止和伺服电机制动时它将下降）。
步骤7：如果仍然出现警报8,9或A，则驱动器可能有故障，需要更换。
步骤8：如果没有出现警报，则电机和/或电源线可能出现故障，需要进行诊断。
步骤9：使用欧姆表，通过测量所有三条腿上的腿对腿和腿对地来检查电机是否短路。欧姆表会告诉您电机是否短路。所有三条腿的腿到腿读数都应该很低，但要保持一致。所有三条腿对地的腿对地读数应该是开放的（OL）。
步骤10：使用兆欧表，检查每条腿对地。兆欧表会告诉您电机是否接地。读数应在1000V设置下显示无穷大（或500 MEG及以上）。检查所有三个脚对地，因为问题可能出在电机的电源插头/接线盒或从驱动器到电机的电源线上。
