维修服务项目西门子变频器报错故障维修解决方法
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-7-26
西门子变频器报错故障维修解决方法:

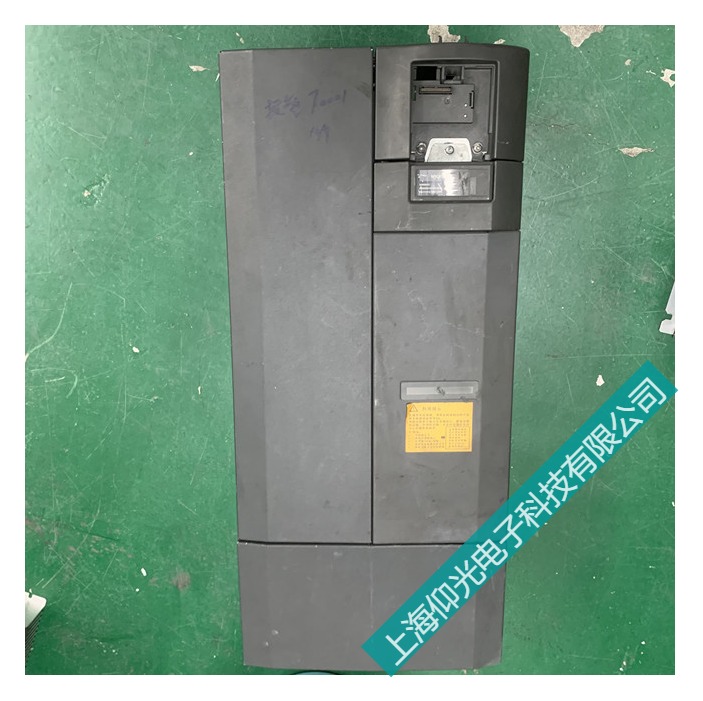

我们以西门子6SE70变频器控制面板PMU LCD上显示的字母“e”报警故障为例，说明变频器故障的处理方法。当西门子6SE70变频器控制面板的PMU液晶显示字母“e”报警时，变频器不能工作。按p键重启和送电无效。操作手册中没有相关介绍。检查外接直流24V电源时，发现电压偏低。问题解决后，变频器工作正常。但是，如果出现“e”报警，一般来说是cuvc板损坏了。更换cuvc板是正常的。“e”告警是由背板和cuvc通讯板故障引起的。
(1)西门子6SE70变频器故障现象：操作控制面板PMU LCD显示“e”报警。
检查处理：更换一块新的cuvc板，通电开机，液晶屏仍显示“e”报警，说明故障原因不在cuvc板，而是底板。检查背板。用数字万用表测量外部DC24V电压是否正常。检测集成块N3的参考电压异常。集成块的N220脚输出电压为0.1V，明显偏低，正常值为15V。检查集成块N2的1脚为11.3v，8脚为0.20v，11脚电源输入为27.5v，正常。通过分析，判断1尺、8尺、20尺为异常。测试集成块N3的1脚和2脚电压分别为0.31v和1.8V，电压值也偏低。用热风枪拆下N3集成块MC340，并测量引脚 2 和引脚 3 之间的电阻为 84 Ω。更换新的N3集成块MC340后，测试各引脚电压。引脚1为2.1V，引脚2为5.1V，这是正常的。测量N2集成块各管脚电压，恢复正常。集成块N3输出电压异常，导致N2集成块各管脚电压发生偏移�；指茨姹淦鹘酉呤淙氩问�，启动逆变器正常运行。
(2)西门子6SE70变频器故障现象：操作控制面板PMU LCD显示“e”报警。
检查处理：用数字万用表测量基板上N2、N3集成块各引脚电压。N2的1脚和N3的8脚电压低。测量 V28 三极管的基极偏置电阻，从 4.7K Ω 变为 150k Ω。更换新的贴片电阻，测量N2、N3脚电压正常，V28三极管因V28基极偏置电阻变化而截止，导致N2、N3集成块失效。
(3)故障现象：操作控制面板PMU LCD显示“e”报警。
检查处理：对于有“e”报警的变频器，将变频器原cuvc板上的CBT通讯板拆下，安装在新cuvc板上。变频器安装cuvc板后，启动后液晶显示器仍显示“e”报警。拆下cuvc板后，发现CBT通讯板上的贴片电阻烧坏了。更换新的CBT通讯板，变频器启动并正常工作。
(4)故障现象：操作控制面板PMU LCD显示“e”报警。
检查处理：检查背板电源块N2第1脚启动电压为11.32v，正常值为26.7v，第20脚输出电压为0.117v，正常值为15.31v，参考电压块N3的***脚电压为0.315v，正常值为2.1V；第二脚的电压值在1.5v1.8v之间变化，而正常值为5.1V。检查继电器 K4。线圈电路串联两个二极管V16和V15。电阻值分别为3.67Ω和5.5Ω，已经短路。V28（5C）三极管的基极电阻从4.7KΩ变成了150kΩ，已经烧坏了。更换新电阻和二极管后，运行正常。西门子变频器维修
