维修服务项目艾默生ct变频器UNI系列显示E010维修
发布者：mzx 来源：上海仰光 发布时间：2022-8-5

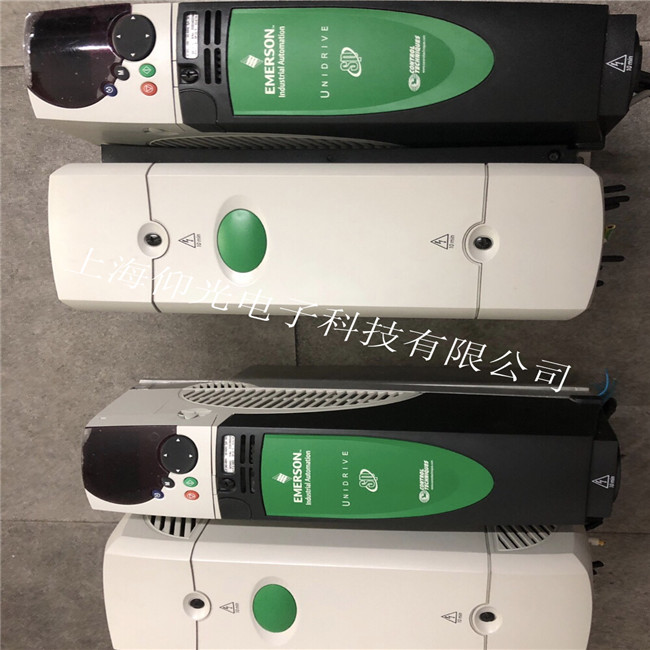

艾默生ct变频器UNI系列显示E010维修
1、显示E010：
上电显示E010，霍尔坏。运行显示E010，�？榛�。
当变频器一上电就显示E010，应是电流检测电路本身有故障了。即变频器还没有运行，没有电流输出，但电路已检测到有输出电流了。小功率机常是TL082C坏，大功率机常是霍尔坏。到底UVW哪相电流有问题？可用如下方法判断：用表的mv档红接IU，IV，IW的测试点，正常应为0，如果哪个点偏高（例如＋10）或偏低（例如－10），就是对应相电流有问题。
例IV=1000mv，V相霍尔坏。当变频器上电显示正常，一按运行就显示E010，模块坏的可能性最大。哪相�？榛�，可用如下方法判断：上电，直流档红接“十”，黑分别接UVW，正常都应为5-10V，如其中一相偏高很多，此相�？榛怠�
2、输出不平衡：
如测IPM和光耦，电阻都是好的，一般是光耦的性能变差了，对应更换即好。当然，控制板，IPM也有坏的。判断IPM是上桥坏还是下桥坏，可用如下方法判断：上电并按运行，直流档红接“十”，黑分别接UVW，正常都应为210V，如其中一相为0，下桥坏。直流档黑接“－”，红分别接UVW，正常都应210V，如其中一相为0，上桥坏。
3、绝缘或耐压不过：
�。�1）散热器不平，顶坏IGBT。
（2）硅脂中有硬的异物（如锡渣），顶坏IGBT。
（3）制动管下绝缘膜破或陶瓷片裂。
（4）大功率机绝缘柱不良。
（5）单板上接地电容不良。一次对二次耐压不过：驱动板光耦不良。
4、EV2000健盘：显示4个8和全部灯亮（较暗）：插座CN1第二排左至右第二脚虚焊。
5、控制板无显示维修四步曲：
�。�1）量电压。
（2）量晶振。
（3）量复位信号
（4）重写软件。
6、报POFF或E019故障处理：
生产FECD整机老化后PQC测试报POFF或E019，用手摸U1有点热，更换U1后OK。写不进软件：FECD控制板U1U2U16U301都写不进软件，在测试工装上电发现5V短路，但用万用表量5V到地之间的电阻值又正常。拆过很多器件，分析了很久才了现U329装反。修生产送修的单板，首先不要急着去测量，去换器件维修。要先全面观察：正面，反面，故障点近距离，远距离等有无连锡，虚焊，装反，装错。
7、EV2000控制板故障处理：
上电POFF：测U1的76，77脚或C19，C18的电压正常为1.6V，如正常，DSP坏；如电压低（如3.8V，0.5v），U19，U20坏。
无显示：测3.3VQ10的3脚与GND电阻小，正常0.6K.DSP坏。无显示：测U24的8脚只有1.5V，正常为2.5V.测L3不通，L3坏。否则DSP坏。
无显示：测U17-LM324的4和11脚（＋－15V）短路.上电摸LM324，发现U17和U18有点热，拆下后不短路了。U17和U18坏。
无显示：5V短路。U6坏。显示E004：测U1的76，77脚或C19，C18的电压为3.8V.正常为1.6V，U19，U20坏。
一按运行炸机：U5，U9坏。VRF无10V：U42，C107，C108坏。
报E010：上工装测试U-灯常亮：U9坏。BRAKE灯常亮，继电器K1响（即故障继电器吸合）：U6坏。
报E019：分别测IU，IV，IW对应的ICU19，U20，U21的第8脚电压为0.34，0.40，6.46。故U21坏。
8、EV2000上电键盘4个8加5个灯闪亮：控制板U8坏。
EV1000小体积控制板03025856：无显示：测CN3的6脚（SPISIMO-OUT）电压为0V，正常为5V.此脚对应U4的16脚，4脚对DSP的21脚，正常为3.3V，实测为0V。故U1-DSP坏。EV1000大小体积控制板频率无法下调（50HZ不变）：L8虚焊或碰坏。
TD900小体积频率调不到50HZ，只有49.80左右，控制板D10基准飘移，即5.1V稳压管不良
TD1000小体积控制板03023847：报E001：U7坏。
TD3000控制板：上电后操作方式改变：在更改操作方式时有时出现E016，U13EEPROM坏。
TD3200控制板：更改机型号时出现POFF，恢复出厂参数时报E028：生产老化前送修，DSP的93脚RS1信号经R19，U11变为RSEEPROM信号到U4，用表量R19不通，手拔R19裂开（表面一点也看不出来），即EEPROM不能复位。
