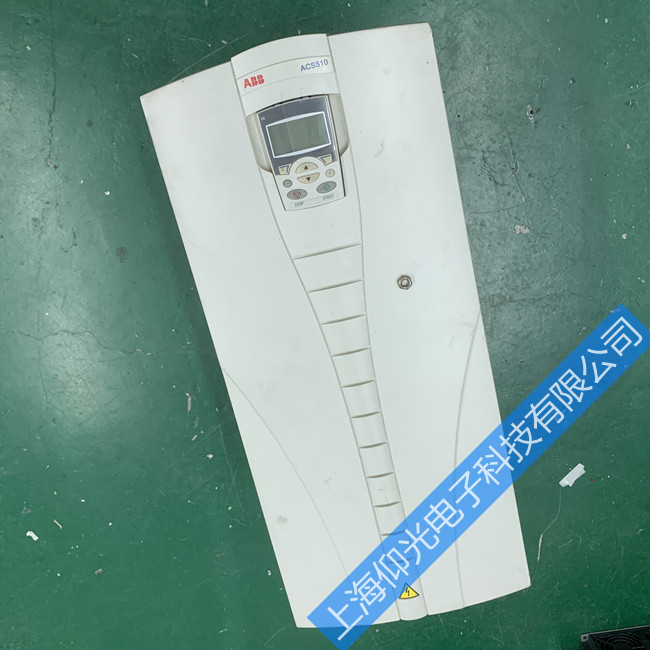

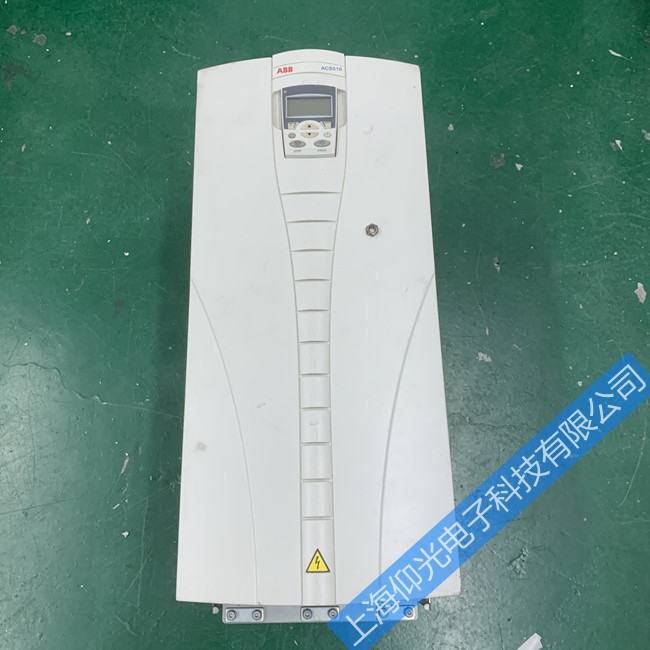

ABBACS510变频器维修常见故障分析
一、变频器的常见报警分析
1.1变频器充电起动电路报警
ACS510系列变频器一般为电压型变频器，采用交—直—交工作方式。当变频器刚上电时，由于直流侧的平波电容容量非常大，充电电流很大，通常采用一个起动电阻来限制充电电流。充电完成后，控制电路通过继电器的触点或晶闸管将电阻短路。起动电路故障一般表现为起动电阻烧坏，ACS510系列变频器报警显示为OVERVOLTAGE过电压报警。为了减小变频器的体积而选择较小起动电阻，其值多为10—50Ω，功率为10—50W；当变频器的交流输入电源频繁接通，或者旁路的触点接触不良时，都会导致起动电阻烧坏。因此在替换电阻的同时，必须找出原因，如果故障是由输入侧电源频率开始引起的，必须消除这种现象才能将变频器投入使用，如果故障只由旁路接触器元件引起，则必须更换这些器件。
1.2变频器无故障报警，却不能高速运行
经检查ACS510系列变频器参数设置正确，调速输入信号正常，经上电运行测试，变频器直流母线电压只有450V左右（正常应在580V-600V），再测输入侧，发现缺了一相。故障原因是输入侧的一个空气开关一相接触不良造成的。造成变频器输入缺相不报警，仍能在低频段工作，是因为多数变频器的母线电压下限为400V，只有当母线电压降至400V以下时，变频器才报告故障。而`当两相输入时，直流母线电压为380V×1.2=452V＞400V。当变频器不运行时，由于平波电容的作用，直流电压也可达到正常值，新型的变频器都采用PWM控制技术，调压调频的工作在逆变桥完成，所以在低频段输入缺相时仍可以正常工作，但因输入电压，输出电压低，造成异步电动机转速低频率上不去。
1.3变频器显示过流报警
ACS510系列变频器出现OVERCURRENT过流报警显示时，首先检查加速时间参数是否太短，力矩提升参数是否太大，然后检查负载是否太重。如果没有这些现象，可以断开输出侧的电流互感器和直流侧的霍尔电流检测点，复位后运行，看是否出现过流现象。如果是，很可能是IPM�？槌鱿止收希蛭狪PM�？槟诤泄构�，欠压，过载、过热，缺相、短路等�；すδ�，而这些故障信号都是经�？榭刂埔诺氖涑鯢n引脚传送到控制器的。在控制器接收到故障信息后，一方面封锁脉冲输出，另一方面将故障信息显示在面板上。应更换IPM�？�。
1.4变频器显示过压报警
ACS510系列变频器出现过压故障，显示为OVERVOLTAGE过压报警，一般是雷雨天气，由于雷电串入变频器的电源中，使变频器直流侧的电压检测器动作而跳闸，这种情形，通常只需断开变频器电源1分钟左右再上电即可，另一种情况是变频器驱动大惯性负载，而出现过电压现象。这种情况下，一是将减速时间参数加长或增大制动电阻（制动单元）；二是将变频器的停止方式设置为自由停车方式。
1.5电机发热，变频器显示过载报警
如果ACS510系列变频器出现MOTOVERTEMP电机过热报警，对于已经投入运行的变频器，必须检查负载状况，对于新安装的变频器出现这种故障，很可能是V/F曲线设置不当或电机参数设置有问题，此时必须正确设置好各种参数，另外，电机在低频的工作时散热性能变差，也会出现这种情况，这时就需加装散热装置。电机发热，主要是基于变频器估算值或温度反馈值。这种报警信息表明电机过载故障，跳闸即将发生，应该对电机的过载情况以及温度传感器进行检查。
二、变频器控制盘上显示的故障诊断分析
2.1控制盘上显示DCUNDERVOLT(直流欠压)故障的诊断ACS510系列变频器出现DCUNDERVOLT故障代码时，表示变频器处于欠压故障状态。主要原因有输入电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。通用变频器电压输入范围在320V~460V，
在实际应用中变频器满载运行时，当输入电压低于340V时可能会出现欠压保护，这时应提高电网输入电压或变频器降额使用；若输入电压正常，变频器在运行中出现DCUNDERVOLT故障，则可判断为变频器内部故障；若变频器主回路正常，出现DCUNDERVOLT报警的原因大多为电压检测电路故障，一般变频器的电压检测电路为开关电源的一组输出，经过取样、比较电路后给CPU处理器，当超过设定值时，CPU根据比较信号输出故障封锁信号，封锁IGBT，同时显示故障代码。同时，也要对外回路进行检查，比如供电电源缺相、熔断器熔断、主电源欠压等。
2.2控制盘上显示DCOVERVOLT/OVERCURRENT(直流过压/过流)故障的诊断
ACS510系列变频器出现DCUNDERVOLT/OVERCURRENT故障显示时，表示变频器在减速中出现过压或过流故障，主要原因为电机过载、减速时间过短、负载回馈能量过大未能及时被释放。若电机驱动惯性较大的负载时，当变频器频率（即电机的同步转速）下降时电机的实际转速可能大于同步转速，这时电机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流保护。现场处理时在不影响生产工艺的情况下可延长变频器的减速时间，若负载惯性较大，又要求在一定时间内�；�，则要加装外部制动电阻和制动单元，ACS510系列变频器22kW以下的机型均内置制动单元，只需加外部制动电阻即可，电阻选配可根据产品说明中标准选用，对于功率22kW以上的机型则要求外加制动单元和制动电阻。
DCOVERVOLT/OVERCURRENT故障一般只在变频器减速�；讨胁呕岢鱿郑绻淦灯髟谄渌诵凶刺鲁鱿指霉收�，则可能是变频器内部的开关电源部分，如电压检测电路或电流检测电路异常而引起等。
