维修服务项目奥的斯变频器维修检测常用的方法
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2023-4-22

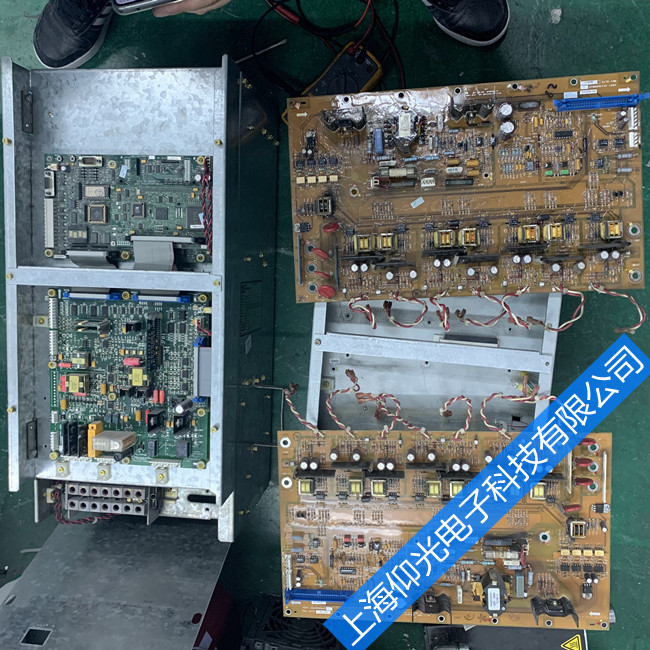

奥的斯变频器维修检测常用的方法
1、静态测试
1. 测试整流电路
找出变换器内部直流电源的p端和n端，将万用表调至电阻X10。红色的仪表条分别连接到P，黑色的仪表条分别连接到R, S, T。相反，黑条连接到P端，而红条依次连接到R, S, T，电阻接近于无穷大。将红色条连接到N端，重复上述步骤。你应该得到相同的结果。如果有以下结果，则可以断定电路已经异常，A.三相电阻值不平衡，则可以解释整流桥故障。B.当红色仪表杆连接到p端时，电阻是无穷大的，因此可以推断为整流桥故障或启动电阻故障。
2. 测试逆变电路
将红色量规条分别连接到P端，黑色量规条分别连接到U、V、W。应该有几十欧姆的电阻值，每个相位的电阻值基本相同，反相位应该是无穷大。将黑表条连接到N端，重复以上步骤得到相同的结果，否则可以判断逆变器�？榈墓收�
二世。动态测试
静态测试结果正常后，即可进行动态测试，即开机测试机。power前后必须注意以下几点:
1. 开机前要确认输入电压是否错误。如果将380V电源连接到220V变频器上，则会有喷砂机(喷砂电容器、压敏电阻、�？榈�)。
2. 检查变频器的连接端口是否正确连接，连接是否松动。连接异常有时会导致变频器故障，严重时变频器会发生爆炸。
3.开机后检查故障显示内容，初步判断故障及原因。
4. 如果没有显示故障,首先检查参数是否异常,参数恢复后,启动逆变器空载下(不连接到电动机),和测试的输出电压值U, V和w .如果有阶段失踪,三相不平衡,如�？榛蚯骞收�
5、在正常输出电压(无相、三相平衡)条件下，进行有载试验。测试时，最好是满负荷测试。
3.错误的判断
1. 整流模块损坏
它一般是由于网络电压或内部短路引起的。消除内部短路时，更换整流桥。在现场处理故障时，应重点检查用户的电网，如电网电压、焊机是否对电网设备造成污染等。
2. 损坏逆变器模块
一般由于电机或电缆损坏和驱动电路故障。修复驱动电路后，测试驱动波形是否完好，更换�？�。在现场使用中更换驱动板后，还需要检查电机和连接电缆。在无故障的情况下运行逆变器。
3.电源没有显示
一般是由于开关电源损坏或软充电电路损坏或直流电路无直流引起的，如起动电阻损坏，也可能是对面板的损坏。
4. 电源接通后显示过压或欠压
一般由于输入相位、电路老化和线路板受潮引起。找出其电压检测电路和检测点，更换损坏的设备。
5. 电源接通后显示过流或接地短路
这通常是由于电流检测电路损坏造成的。如霍尔元件、运算放大器等。
6. 启动显示过流
一般是由于驱动电路或逆变器�？樗鸹翟斐傻�。
7. 空载输出电压正常，加载后显示过载或过流
这种情况一般是由于参数设置不当或驱动电路老化、模块损坏造成的。
