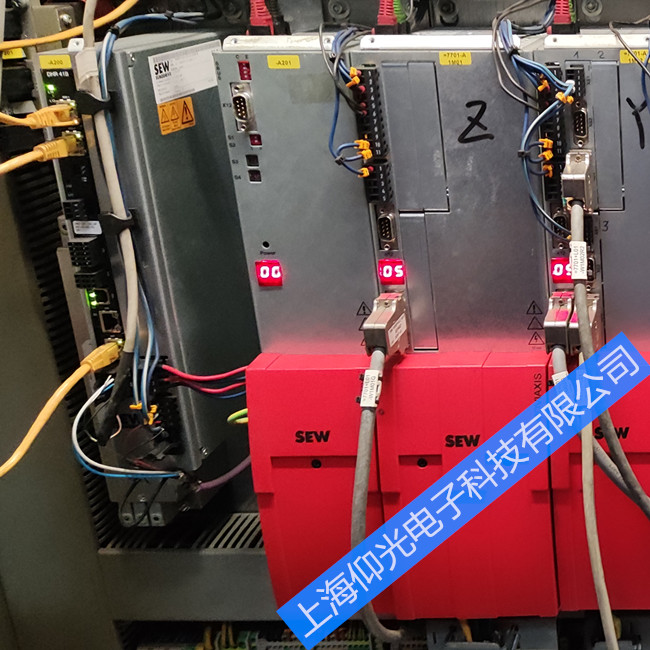

维修服务项目SEW变频器过电流报警故障原因及维修
发布者：mzx 来源：上海仰光 发布时间：2023-4-25
SEW变频器过电流报警维修故障原因有哪些呢？
1.受冲击性负荷、变频器輸出侧短路故障、加减速时间过短；
2.变频器的变逆器毁坏；
3.SEW变频器控制回路或驱动电路系统故障；
4.运行环节中，1个igbt�？槎搪饭收贤ǘ�，将造成同一个桥臂上、下“直达”，使交流电压正负间处在短路故障壮态而出現过电流系统故障；
我们工程师收到变频器后，主要维修步骤如下：
1.逆变管检测。逆变管igbt�？槭荕OSFET和GTR紧密结合的生成物，其关键部位与晶体三极管同样，也是有集电结和发射极；驱动器部位和场效应晶体管同样，也有绝缘栅构造，且igbt模块边上串联1个反方向联接的整流二极管。因为五百型指针式万用表电阴档黑、红表笔间的交流电源约为11V，此工作电压可当做igbt模块的栅极驱动电源。因而，可以用五百型指针式万用表检验，即检验时可以用电阻器档测定，拿表笔去促发逆变管G、E,可致C、E导通。当G、E短路故障时，C、E判定。整流二极管用指示针或数字式万用表可以检验
2.驱动电路检测。驱动电路为逆变管栅提供驱动器所需的电压，因此对于IGBT�？�，栅极和发射极的极限值为20 V。如果他们之间的工作电压超过20 V, IGBT�？橥ǖ乐械牟牧辖淮┩负推苹怠Ｎ乐笽BGT因驱动电路异常而再次损坏，应拆除保险丝，选择几百欧姆的电阻串在主线上作假负载;假负载具有限速功能，当驱动电路出现异常时，不易损坏IGBT�？椤Ｕ庋涂梢杂檬质静ㄆ骷觳榍鞯墓ぷ鞯缪共ㄐ问欠褚斐�。如果驱动电路中的光电耦合器失效，电解电容老化，则驱动电路就会异常。
转载请注明出处：上海仰光电子科技专业伺服驱动器维修,伺服电机维修http://www.efnsx.cn/weixiu/weixiu6607.htm
【 我们确�？梢孕藓貌馐院酶突В。。�！】 伺服驱动器维修,伺服电机维修,变频器维修
