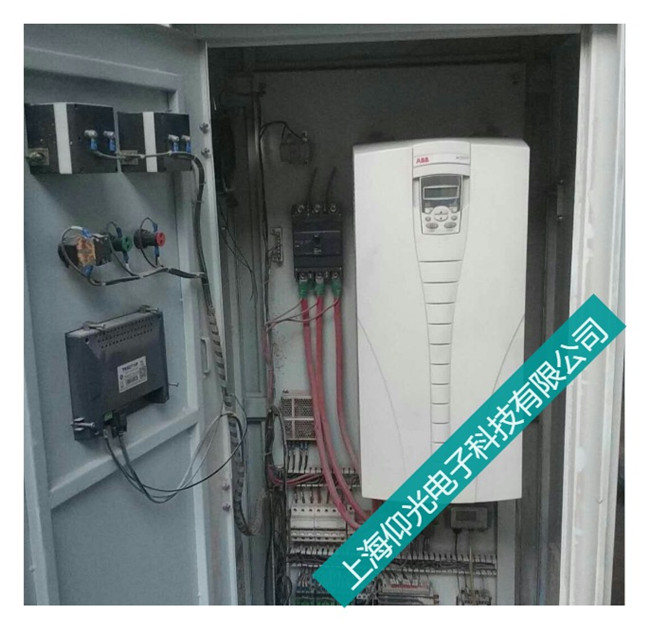

ABB变频器显示面板参数设置说明
基本型控制盘-（英文显示）
1， 右上角（MENU）键，进入菜单。（LOC-本地控制）
2， 左上角（EXIT）键，保存和退出。（REM-远程控制）
3， 按（MENU）键进入菜单，有三种可选模式：
4， (reF-给定模式；PAr-参数模式；CoPY-拷贝模式。)
5， 找到PAr-参数模式。
6， 再按（MENU）键，进入（01～99）的数据设置。
7， 再按（MENU）键，连续按两次，在参数值下带（SET）字样。
8， 设置完成后，按（EXIT）键一步一步地保存和退出。
设置参数
1，99启动数据。2，10指令输入。
3，11给定选择。4，13模式输入。
5，14继电器输出。6，16系统控制。
7，20限幅。8，21启动/停止。
9，22加蓄/减蓄。10，26电机控制。
参数说明
1，9902应用宏（ABB标准宏=1）
3，9905电机电压（380V）
4，9906电机额定电流。（A）
5，9907电机频率（50HZ）
6，9908电机转蓄。
7，9909电机功率（KW）
8，1001：外部1命令（DI1=2，2～2-线控制起停方向）
9，1002：外部2命令（DI1=1，5～2-线控制起停方向）
10，1003：转向。（双向旋转=3）
11，1102：外部1外部2的选择（外部1=0，选择外部控制1）
12，1103：给定值1的选择（AI2=2给定来自AI24-20MA）
13，1304：AI2低限（20）14，1305：AI2高限（100）
15，1401：继电器输出1（2=运行时继电器动作）
16，1402：继电器输出2（4=故障时继电器动作）16=故障和报警。
17，1601：运行允许（DI1=1作为允许运行信号）
18，1602：参数锁定（锁定=0，允许修改参数值=1）
19，1603：密码（358）20，2007：设值最小频率（20HZ）
21，2008：设值最大频率（50HZ）25，2203：减蓄时间（10S）
22，2101：启动功能（选择自动启动方式=1）
23，2102：停止功能（选择自由停止方式=1）
24，2202：加蓄时间（15S）27，2601：磁通化（不允许=0）
26，2204：蓄度曲线形状（3S）
