发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2025-9-18

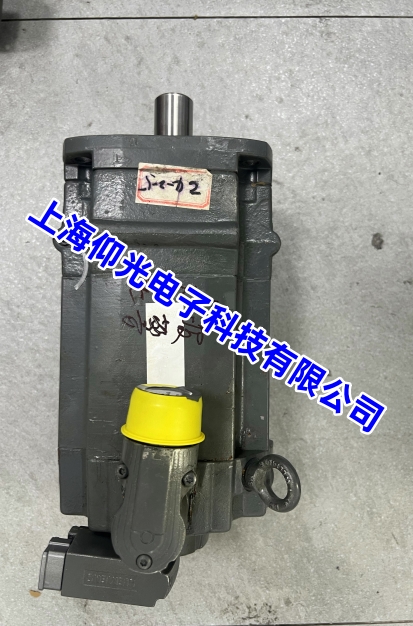

西门子 1FT7084-5WF71-1FAO 伺服电机运行抖动故障通常与机械传动、电气连接或控制系统参数相关，以下是系统的排查与维修步骤：
-
传动机构检查
-
断开电机与负载的连接，单独运行电机，判断抖动是否来自电机本身
-
检查联轴器是否松动、磨损或安装偏心（若为弹性联轴器，需确认弹性件是否老化开裂）
-
检查负载端（如丝杠、齿轮箱）是否存在卡滞、异响或间隙过大
-
用百分表测量电机轴径向 / 轴向窜动，正常应≤0.02mm，超标可能是轴承磨损
-
电机轴承检测
-
手动旋转电机轴，感受是否有周期性卡顿或不均匀阻力
-
听诊运行时是否有高频异响（轴承滚珠磨损特征）
-
检查轴承端盖是否松动，必要时拆解更换同型号精密轴承（注意保持清洁，避免污染）
-
电源与线缆检查
-
测量驱动器输出到电机的三相电压是否平衡（偏差应≤5%）
-
检查电机动力线是否有破损、屏蔽层断裂或接头氧化
-
确保编码器线缆屏蔽层单端接地，避免电磁干扰导致信号异常
-
重新插拔电机连接器，清洁引脚氧化物，检查是否有针脚弯曲
-
编码器故障排查
-
1FT7 系列通常配备高精度编码器，其故障是抖动常见原因：
-
用示波器检测编码器 A/B 相脉冲信号是否稳定，有无杂波
-
检查编码器安装是否松动（编码器与电机轴不同心会导致信号波动）
-
替换同型号编码器测试（需注意匹配编码器型号参数）
-
驱动器参数调整
-
恢复驱动器出厂设置后重新进行电机识别（如西门子 Drive-CLiQ 自动识别）
-
检查速度环、位置环增益参数是否设置过高（增益过大会导致系统震荡）
-
适当增加速度环积分时间，或降低位置环比例增益，观察抖动是否缓解
-
确认电机额定转速、电流等参数与驱动器设置一致
-
负载匹配检查
-
核实负载惯量与电机惯量比是否超过推荐值（通常建议≤10:1）
-
若负载惯量过大，可通过驱动器参数设置惯量补偿，或增加减速机构
-
干扰排查
-
检查电机线缆与强电电缆是否分开布线，避免电磁耦合干扰
-
驱动器接地是否可靠（接地电阻应≤4Ω），是否与其他设备共地导致电位差
-
在电源输入端加装滤波器，减少电网谐波对伺服系统的影响
-
绕组对称性测试
-
用毫欧表测量三相绕组（U-V、V-W、U-W）电阻值，偏差应≤3%
-
若某相电阻异常，可能是绕组匝间短路，需专业重绕修复
-
磁钢检查
-
电机内部永磁体退磁或局部失磁会导致输出扭矩波动
-
可通过堵转测试（需专业设备）检测各角度扭矩是否均匀，判断磁钢状态
-
空载运行测试：观察电机运行是否平稳，用振动仪测量振幅（正常应≤0.05mm）
-
加载测试：逐步增加负载，监测电流波动是否在允许范围内
-
低速运行测试：在 5%-10% 额定转速下观察是否有周期性抖动，排除机械共振
若经过上述步骤仍无法解决，建议联系西门子授权维修中心进行精密检测，尤其涉及编码器校准、磁场平衡等专业操作，需使用专用设备确保维修精度。
