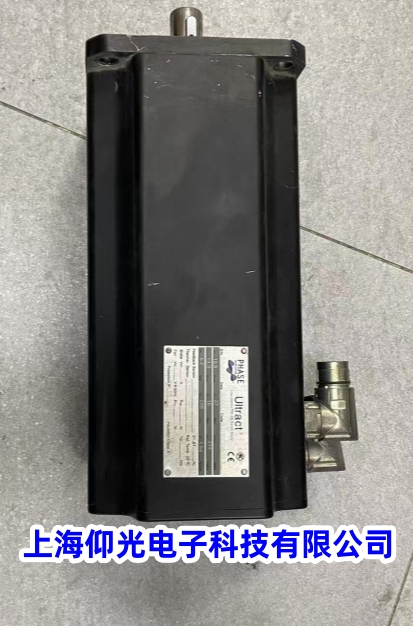

菲仕伺服电机 KTY04-130+3XPTO130 的磁铁爆钢故障，本质是内部永磁体（通常为钕铁硼磁钢）因机械冲击、高温、磁路异常等导致的磁钢碎裂、脱落，或伴随钢质部件与磁钢配合失效，进而引发电机堵转、异响、力矩下降甚至烧毁，需按以下专业流程维修：
-
故障验证
-
断电后拆除电机与驱动器的动力线、编码器线，手动转动电机轴，若有卡顿、摩擦声，或观察到电机外壳有异常振动痕迹，初步判断磁钢可能爆钢。
-
用万用表测量定子绕组相间电阻（正常应三相平衡，误差≤5%），若某相电阻无穷大（开路）或接近 0Ω（短路），可能磁钢碎片已刮伤绕组绝缘层；用兆欧表测绕组对地绝缘电阻（500V 档位），合格标准应≥50MΩ。
-
安全防护
-
确保电机完全断电，等待母线电容放电完成（至少 10 分钟），避免触电风险。
-
准备绝缘手套（防磁钢吸附金属碎屑划伤）、无尘工作台（避免异物混入），磁钢磁性极强，需远离手机、手表、硬盘等磁性敏感设备。
-
工具准备
-
专用拉马（拆联轴器 / 轴承）、内六角扳手、非磁性工具（如铜制镊子，避免吸附磁钢碎片）、磁钢专用耐高温粘结剂（如环氧树脂 AB 胶，耐温≥150℃）、红外测温仪、百分表、动平衡机（后续校正用）。
-
机械冲击与过载：电机安装时轴端受力（敲打过载、联轴器安装偏差过大），或运行中负载突然卡死、急停时惯性冲击，导致转子磁钢承受超出极限的应力（钕铁硼磁钢硬度高但脆性大），引发碎裂。
-
高温与散热失效：长期过载运行（电流超额定值 1.5 倍以上）导致定子绕组发热传导至转子，若温度超过磁钢居里温度（钕铁硼约 80-120℃），会使磁钢失磁，同时粘结剂软化引发磁钢脱落摩擦；散热风扇损坏、外壳积灰堵塞也会加剧温升。
-
装配与制造缺陷：维修后磁钢装配错位（极性装反、间隙不均）导致磁拉力不平衡，转子振动加剧；出厂时磁钢粘结剂涂抹不均、固化不充分，长期运行中粘结层失效引发松动爆钢。
-
异物侵入与腐蚀：电机防护等级不足，粉尘、油污、冷却液侵入内部，磨损磁钢涂层或腐蚀本体，降低结构强度后碎裂。
-
电压异常：过高的输入电压或电压波动导致电机内部电流异常增大，磁钢受到过大电磁力作用引发爆钢。
-
电机拆解与故障清理
-
分步拆解：先拆除电机端盖螺丝，分离前端盖与机壳，保护轴承避免掉落损坏；取出转子组件时，若转子与定子吸附过紧，用非磁性撬棍缓慢分离，禁止强行拉扯导致定子绕组变形。
-
彻底清理：用无尘布蘸酒精清理转子铁芯上的磁钢碎片、残留粘结剂，注意不划伤铁芯硅钢片（否则影响磁路性能）；用压缩空气吹净定子内部粉尘，检查绕组是否有异物或刮伤痕迹。
-
损伤评估：若仅磁钢碎裂，转子铁芯、轴无变形，绕组绝缘完好，可仅更换磁钢；若转子轴弯曲（径向跳动超过 0.05mm）、定子绕组烧毁（有焦糊味、绝缘漆剥落），需同步校直 / 换轴或重绕绕组。
-
磁钢选型与更换（关键步骤）
-
磁钢匹配：严格选用与原磁钢一致的参数 —— 尺寸（直径、厚度、数量）、牌号（如 N35UH、N40SH，保证磁场强度）、极性（用高斯计确认原磁钢极性，新磁钢极性需完全一致，避免磁路抵消）。
-
预处理：用酒精擦拭新磁钢表面去除油污，确认磁钢倒角与转子铁芯的配合间隙（通常 0.1-0.2mm，避免装配过紧碎裂）。
-
粘结固化：在转子铁芯安装槽内均匀涂抹耐高温粘结剂（厚度约 0.05mm），逐片嵌入新磁钢，用非磁性夹具固定确保贴合无间隙；按粘结剂说明书固化（常温 24 小时或 80℃加热 2 小时，避免高温超居里温度），固化期间禁止碰撞转子。
-
动平衡校正：磁钢更换后必须用动平衡机测试，确保高速旋转时径向跳动≤0.03mm，超标则在转子非磁区域（如轴端）添加非磁性平衡块（铜块），避免离心力导致磁钢再次松动。
-
电机重装与检测
-
重装要求：清洁定子绕组后，将转子缓慢装入定子（对齐轴承位，避免磁钢吸附定子擦伤）；安装端盖与轴承，涂抹耐高温锂基润滑脂，对角均匀拧紧端盖螺丝，防止端盖变形导致轴承卡滞。
-
通电测试：连接驱动器，设置电机基本参数（型号、极对数、额定电流），低速（500rpm）正反转运行 30 分钟，用红外测温仪检测外壳温度（≤60℃为正常），确认无异常噪音、振动。
-
负载验证：逐步增加负载至额定负载的 80%，运行 1 小时，监测电流不超过额定值、力矩输出无明显下降；再满负载运行 30 分钟，确认无爆钢复发迹象。
-
维修禁忌
-
禁止用铁锤直接敲击磁钢或转子，避免磁钢碎裂；禁止混合使用不同牌号、极性的磁钢，防止磁路紊乱。
-
更换配件必须使用原厂或经过认证的替代品，重绕绕组时严格遵循原参数（线径、匝数、接线方式），避免匝数错误导致磁密过高加剧磁钢发热。
-
若不具备伺服电机维修经验和专业工具（如动平衡机、高斯计），建议联系菲仕官方售后或专业维修机构，避免二次损坏。
-
预防复发措施
-
安装优化：联轴器找正（径向偏差≤0.1mm，角偏差≤0.1°），避免轴端受力；负载惯性大时加装制动单元或缓冲装置，减少急停冲击。
-
运行监控：通过驱动器设置过载�；ぃü縻兄瞪栉疃ǖ缌� 1.2 倍）、过温保护（设为 70℃），避免长期过载。
-
定期维护：每 6 个月清理电机外壳积灰、检查散热风扇；每年检测转子动平衡与磁钢粘结状态，发现异响及时排查。
-
环境优化：高温环境加装散热装置，潮湿环境保持干燥，粉尘多的场景加装防尘罩，提升电机防护等级。
-
操作规范：对操作人员进行培训，避免过载、过压、过流等不当操作，确保使用符合电机要求的稳定电源。
