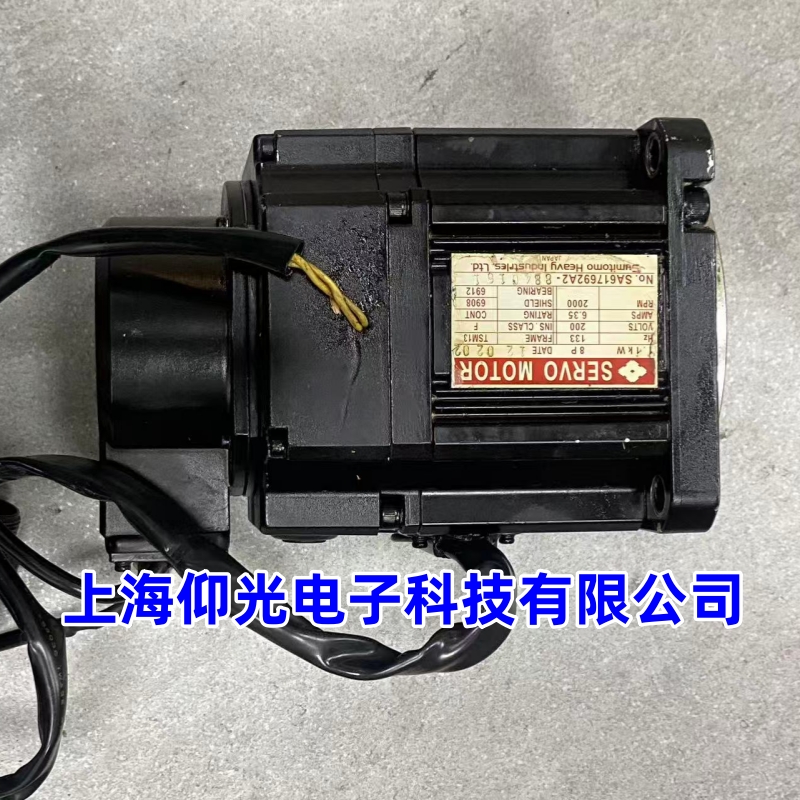

住友注塑机伺服电机编码器损坏会直接导致位置反馈异常，引发电机抖动、定位偏差、跑位、启动报警（如 E-11 编码器报警）等故障，严重时甚至导致注塑机无法正常运行。维修核心是 “精准诊断故障点→规范更换 / 修复→校准调试”，需严格匹配编码器型号与参数，确保信号传输稳定，具体维修方案如下：
-
机械损伤：电机运输或运行中受撞击、轴端敲击，导致编码器码盘破裂、轴承磨损；转子不平衡或轴弯曲引发振动，间接损坏编码器内部机械结构。
-
环境因素：注塑机工作环境粉尘多、油污重，污染物侵入编码器内部，磨损光电元件或码盘；环境温度过高（＞40℃）、湿度过大（＞80%），加速编码器元件老化、腐蚀，导致信号失真。
-
线路与连接故障：编码器电缆长期弯折、拉扯导致断路 / 短路；接头松动、氧化或腐蚀造成接触不良；电缆屏蔽线未接地或脱落，无法抵御电磁干扰，引发信号传输异常。
-
电磁干扰：电机运行时产生的电磁辐射，或周围大型电气设备、无线电发射器等强电磁源，干扰编码器信号，导致反馈错误。
-
电源与参数问题：编码器电源电压过低（偏离 4.95-5.10V 标准范围），导致元件无法正常工作；驱动器参数设置错误（如脉冲模式不匹配），间接引发编码器报警。
-
自然老化与质量缺陷：长期使用后，编码器内部光电二极管、电阻等元件自然老化；原厂配件质量瑕疵（如码盘材质不均），导致早期损坏。
-
安全防护：
-
彻底断开电机与驱动器的动力线、编码器线，关闭注塑机总电源，等待 5 分钟释放残余电量，避免带电操作短路烧毁元件。
-
记录驱动器原始参数（如脉冲模式、电子齿轮比、原点设置），避免维修后参数丢失引发二次故障。
-
工具与配件：
-
工具：万用表、500V 兆欧表、手持式示波器、螺丝刀（十字 / 内六角）、无尘布、酒精、扭矩扳手、编码器专用拆卸工具。
-
配件：同型号编码器（匹配原厂规格，如多摩川 TS4885N8239E226 系列，确保脉冲数、安装尺寸、信号类型一致）、编码器电缆（屏蔽型，与原电缆规格匹配）、接头端子、耐高温润滑脂。
-
故障预诊断（快速定位问题）：
-
报警与现象判断：若驱动器显示编码器相关报警（如 E-11）、电机启动抖动、定位偏差超允许范围（＞0.02mm），大概率为编码器故障。
-
线路检测：用万用表测编码器电缆通断，检查是否断路 / 短路；测电缆绝缘电阻（≥50MΩ），避免绝缘破损；检查接头是否氧化、松动，屏蔽线是否接地良好。
-
信号检测：用示波器观察编码器 A、B、Z 相信号波形，若波形失真、缺失或抖动严重，说明编码器内部损坏；测量编码器电源电压，确保在 4.95-5.10V 之间。
-
机械检查：手动转动电机轴，若编码器端有卡顿、异响，可能是编码器轴承磨损或码盘卡滞。
-
规范拆卸：
-
先拆除编码器固定螺丝（对角均匀松开），轻轻拔下编码器电缆接头（避免拉扯线缆）。
-
若编码器与电机轴配合过紧，用专用拆卸工具均匀施力拔出，禁止暴力敲击，防止电机轴变形或编码器进一步损坏。
-
损伤评估：
-
外观检查：观察编码器外壳是否破损、内部码盘是否破裂、透光孔是否有油污 / 粉尘堵塞。
-
分级判断：
-
轻度故障：仅电缆破损、接头氧化，编码器本体完好，可修复电缆或更换接头。
-
中度故障：编码器轴承磨损、码盘污染，清洁后可复用（需测试信号正常）。
-
重度故障：码盘破裂、光电元件损坏、信号波形失真，需直接更换同型号编码器。
-
轻度故障修复（电缆 / 接头问题）：
-
裁剪破损电缆段，按原线序重新焊接接头（确保焊点牢固、无虚焊），用热缩管包裹绝缘。
-
清洁氧化接头：用酒精擦拭接头针脚，去除氧化层，重新插拔确保接触紧密；若接头损坏，更换同规格屏蔽型接头。
-
固定电缆：用绑扎带将电缆固定在电机外壳上，避免运动中弯折、拉扯，确保屏蔽线可靠接地。
-
重度故障更换（编码器本体损坏）：
-
新编码器预处理：检查新编码器型号、脉冲数、安装尺寸与原厂一致，用无尘布蘸酒精清洁编码器安装面和电机轴端面，去除油污、粉尘。
-
精准安装：
-
对准编码器安装定位销（或定位面），轻轻套入电机轴，确保安装面贴合无间隙。
-
对角均匀拧紧固定螺丝，扭矩按编码器说明书要求（一般为 2-3N・m），避免螺丝过紧压损编码器内部元件。
-
连接电缆：将编码器线正确插入接头，确保针脚对位准确，屏蔽层接地良好，避免信号干扰。
-
原点校准（核心步骤）：
-
住友注塑机更换编码器后必须调整原点，否则会导致机台动作错误。
-
操作方法：进入注塑机控制系统，选择 “原点回归” 模式，按设备说明书执行手动或自动原点校准，确保电机原点位置与控制系统反馈一致。
-
参数配置与信号测试：
-
恢复驱动器原始参数（如电子齿轮比、脉冲模式），若参数丢失，按电机铭牌或设备手册重新设置。
-
用示波器检测 A、B、Z 相信号：运行电机（低速），观察波形是否稳定、无失真，Z 相信号（原点信号）触发正常。
-
机械精度验证：
-
手动转动电机轴，检查编码器反馈值连续无跳变；启动电机空载运行，观察无抖动、无报警。
-
负载测试：执行注塑机定位动作，测量定位偏差（应≤0.02mm），确保符合生产要求。
-
维修禁忌：
-
禁止使用非匹配型号编码器（如脉冲数不符、安装尺寸不一致），否则会导致定位偏差或无法通信。
-
禁止安装时敲击编码器外壳，避免损坏内部码盘和光电元件；禁止未校准原点就开机运行，防止机台故障。
-
禁止忽略屏蔽线接地，否则无法抵御电磁干扰，导致信号不稳定。
-
预防复发措施：
-
环境防护：在编码器外部加装防尘罩，避免粉尘、油污侵入；确保注塑机电气柜通风干燥，温度控制在 40℃以下，湿度过 80% 以下。
-
定期维护：每 3 个月检查编码器电缆固定情况、接头接触状态，清洁编码器透光孔；每 6 个月测试编码器信号波形，及时发现异常。
-
安装优化：电机与联轴器找正（径向偏差≤0.1mm，角偏差≤0.1°），避免振动传递至编码器；搬运、安装时避免撞击电机轴端。
-
电源稳定：加装稳压器，确保编码器电源电压稳定在 4.95-5.10V，避免电压波动损坏元件。
若编码器型号无法确认、原点校准失败，或更换后仍出现报警，建议联系住友官方售后或专业伺服电机维修机构，提供电机完整型号（如多摩川 TS4603N4037E100）及故障报警代码，获取原厂配件与技术支持，避免因型号不匹配或校准不当导致维修后性能下降。
