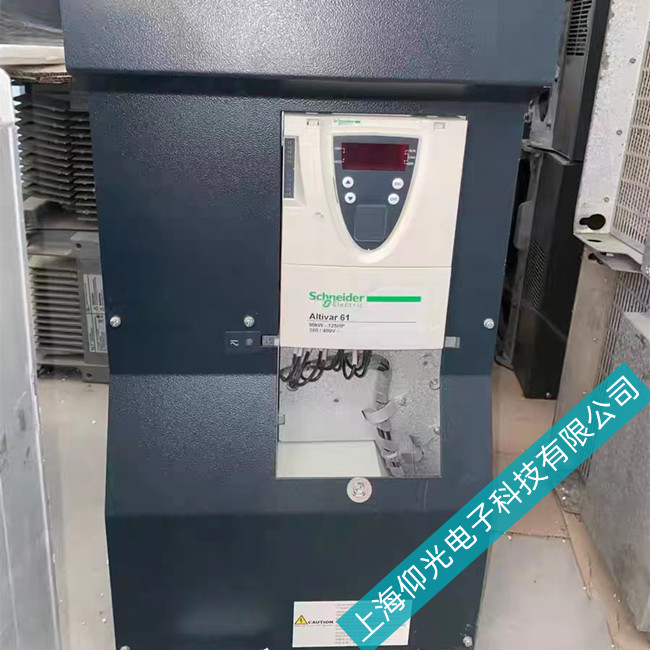

维修服务项目施耐德ATV60变频器维修常见故障代码
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-3-31
施耐德ATV60变频器维修常见故障代码：
1.如果施耐德变频器上出现的故障代码为AnF，那么就代表着变频器的负载发生了滑脱的状况，也就是变脾气你的编码器的速度和初始值也不匹配的。首先，我们要检查电机的参数是否稳定和负载的大小，然后再更换一个制动电阻器和机械连轴器就可以了�！ �
2.如果变频器上出现的故障代码为brF，那么就代表着变频器的机械制动发生了故障，也就是说触点与逻辑是不一样的，我们要检查制动电路和制动器的机械状态是否正常。
3.如果变频器上出现的故障代码为bUF，那么就代表着变频器的制动单元发生了短路的情况或者是变频器根本就没有连接到制动单元。我们要检查制动单元和电阻器是否出现了问题。
4.如果变频器上出现的故障代码为ECF，那么就代表着编码器连线出现了问题，或者是连线器断裂，我们只需要检查编码器的机械连轴器是否有问题，有问题的话，更换一个机械联轴器就可以了�！ �
5.如果变频器上出现的故障代码为EnF，那么就代表着编码器出现了问题，首先，我们要检查检查脉冲数量是否正确以及编码器类型是否正确，如果都准确无误的话，我们就检查编码器运行情况是否正常。
6.如果变频器上出现的故障代码为FCF1，那么就代表着输出 接触器 可能还没有打开，如果大家确保电源打开了的话，就检查线路有没有出现问题。
7.如果变频器上出现的故障代码为OCF，那么就代表着变频器出现了过流的问题，可能是因为变频器的参数设置不正确或者是载荷太大�！ �
施耐德变频器故障维修案例
过流
过流故障可分为加速、减速、恒速过电流。其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均，输出短路等原因引起的。这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查。如果断开负载变频器还是过流故障，说明变频器逆变电路已环，需要更换变频器。
过载
过载故障包括变频过载和电机过载。其可能是加速时间太短，电网电压太低、负载过重等原因引起的。一般可通过延长加速时间、延长制动时间、检查电网电压等。负载过重，所选的电机和变频器不能拖动该负载，也可能是由于机械润滑不好引起。如前者则必须更换大功率的电机和变频器;如后者则要对生产机械进行检修�！ �
常见故障分析
施耐德变频器我们最常见的故障就是通电无显示，该系列变频器的 开关 电源采用了一块UC2842芯片作为波形发生器，该芯片的损坏会导致开关电源无法工作，从而也无法正常显示，此外该芯片的工作电源不正常也会使得开关电源无法正常工作。
施耐德变频器我们较常见的故障主要有驱动电路的损坏，以及IGBT�？榈乃鸹担缏肥怯梢欢远怨苋デ疘GBT�？榈模舛怨芤彩亲钊菀姿鸹档脑骷�，损坏原因常由于IGBT�？榈乃鸹�，而导致高压大电流窜入驱动回路，导致驱动电路的元器件损坏。
施耐德变频器，我们经常会碰到的故障现象有F008(直流电压低)，由于是直接通过电阻降压来取得采样信号，所以故障F008的出现主要是由于采样电阻的损坏而导致的。
施耐德变频器F025,F026,F027,关于输入相缺失的报警，故障原因一是由于6SE70系列本身带有输入相检测功能，输入检测电路的损坏会导致输入缺相报警，如排除此故障原因，报警信号还不能消除，那故障很有可能就是CU板的损坏了�！ �
转载请注明出处：上海仰光电子科技专业伺服驱动器维修,伺服电机维修http://www.efnsx.cn/weixiu/weixiu4289.htm
【 我们确�？梢孕藓貌馐院酶突В。。�！】 伺服驱动器维修,伺服电机维修,变频器维修
