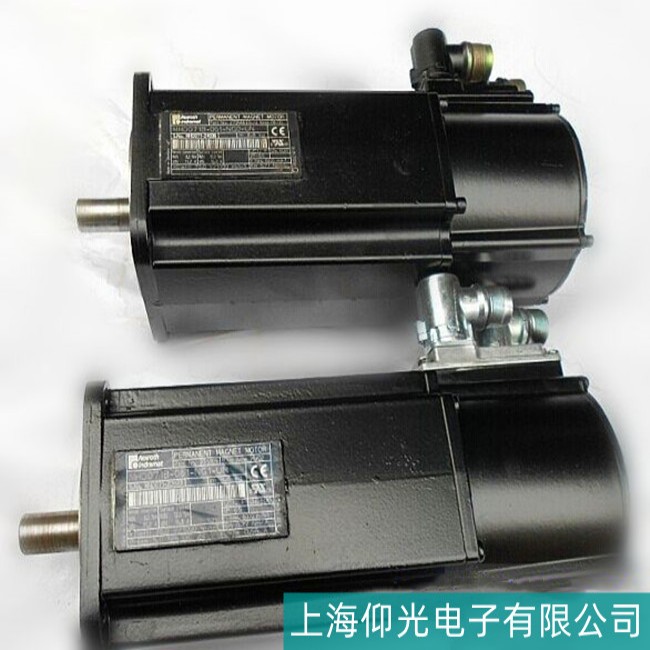

力士乐伺服电机 MSK040C-0600-NN-M1-UG0-NNNN 出现 “磁铁爆钢” 故障（通常指转子永磁体与铁芯（钢质）之间发生开裂、脱落或永磁体碎裂），属于电机本体结构性故障，多与机械冲击、过热、安装不当或材质疲劳相关，维修需专业拆解并针对性处理，具体步骤如下：
“磁铁爆钢” 本质是永磁体与转子铁芯的结合失效，常见诱因：
-
机械冲击 / 过载：电机受剧烈振动（如设备碰撞）、负载瞬间卡死导致转子承受过大扭矩，使永磁体与铁芯的粘结层断裂；
-
过热老化：长期超额定电流运行（如驱动器故障导致过流），或散热不良（如风扇故障、环境温度过高），导致永磁体高温退磁同时粘结剂失效（永磁体工作温度通常≤120℃，超过会加速老化）；
-
安装偏差：电机与负载同轴度偏差过大（＞0.2mm），运行中转子径向受力不均，长期应力累积导致结构开裂；
-
材质缺陷：永磁体（多为钕铁硼）本身存在微观裂纹，或铁芯与永磁体的粘结工艺不良（如胶水涂抹不均），长期运行后出现分层脱落。
-
工具准备：
-
拆解工具：内六角扳手（匹配电机端盖螺丝）、拔销器（拆卸轴承挡圈）、铜棒（避免敲击损伤永磁体）、无尘工作台（防止铁屑吸附永磁体）；
-
检测工具：万用表（测绕组通断）、兆欧表（测绝缘）、游标卡尺（测铁芯尺寸）、扭矩扳手（安装螺丝用）；
-
耗材：高温粘结剂（如环氧树脂 AB 胶，耐温≥150℃）、同型号永磁体（需与原磁体参数一致：剩磁、矫顽力匹配）、轴承润滑脂（耐高温型）。
-
安全注意：
-
永磁体磁力极强，拆解时需远离手表、银行卡等磁性敏感物品，避免手部被夹伤；
-
转子与定子间距极�。ㄔ� 0.3~0.5mm），拆解时防止永磁体吸附铁屑导致定子绕组刮伤；
-
若永磁体碎裂，需佩戴手套、护目镜，避免钕铁硼碎块划伤皮肤（部分磁体含稀土元素，避免直接接触）。
-
电机整体拆解：
-
拆除电机输出轴端的联轴器、键槽（若有），用内六角扳手拧下前后端盖螺丝，分离端盖与机壳（注意标记端盖方向，避免重装时错位）；
-
取出转子组件（需平稳抽出，避免与定子绕组摩擦），若转子吸附在定子上难以取出，可用非磁性金属棒（如铜棒）轻敲转子轴端辅助分离。
-
转子部件检查：
-
永磁体状态：查看永磁体是否碎裂、脱落，与铁芯的粘结面是否有胶水残留（判断是粘结失效还是磁体本身破裂）；
-
铁芯损伤：检查铁芯表面是否有裂纹、变形，若铁芯因冲击凹陷，需用细砂纸打磨平整（避免影响气隙均匀性）；
-
轴与铁芯配合：确认转子轴与铁芯的过盈配合是否松动（正常应无轴向窜动），若松动需重新压装或更换转子轴。
-
关联部件检测：
-
定子绕组：用万用表测三相电阻（应平衡，偏差≤5%），兆欧表测绕组与机壳绝缘（≥10MΩ），确保无因磁体碎片导致的短路；
-
轴承：检查前后端盖轴承是否磨损（转动有无异响、径向窜动），若轴承损坏需同步更换（型号需与原轴承一致，如 6002ZZ）。
-
旧磁体清理与表面处理：
-
若永磁体仅部分脱落（未碎裂），用酒精或丙酮清洗铁芯粘结面和磁体背面，去除残留胶水、油污（可用细砂纸轻磨表面增加粗糙度，增强粘结力）；
-
若磁体碎裂，需彻底清除所有碎块（用非磁性工具，避免铁屑残留），测量铁芯安装槽尺寸（长度、宽度、厚度），定制同规格新永磁体（需匹配原磁体的磁极方向，否则会导致电机性能下降）。
-
永磁体重装与粘结：
-
定位校准：按原磁极顺序（N/S 极交替）将永磁体放入铁芯槽，用胶带临时固定，确保磁体与铁芯表面平齐，相邻磁体间隙均匀（≤0.1mm）；
-
涂胶固化：在粘结面均匀涂抹高温环氧树脂胶（厚度约 0.1~0.2mm），缓慢压实磁体（避免胶水溢出过多），用夹具固定后置于 60℃烘箱中加热 2 小时（或室温固化 24 小时），确保粘结强度（固化后胶层应无气泡、开裂）。
-
转子平衡校正：
-
磁体重装后，转子可能因质量分布不均导致运行振动，需在动平衡机上进行校正（允许不平衡量≤5g・mm）；
-
若没有动平衡设备，可在电机空载试运行时（低速 500rpm），用手感受振动，若有明显偏重，可在铁芯非磁区域（如轴端）粘贴平衡块微调。
-
电机重装：
-
装配轴承：在新轴承内圈涂抹少量润滑脂，用压力机将轴承压装到转子轴上（避免敲击外圈），确保轴承与轴肩贴合；
-
组装端盖与机壳：清理定子内表面（确保无铁屑），平稳放入转子（注意转子与定子的气隙均匀，避免擦碰），按标记对位安装端盖，均匀拧紧螺丝（扭矩按手册规定，通常为 2~3N・m）；
-
最终检查：手动转动电机轴，应顺畅无卡顿，轴向窜动量≤0.1mm，径向跳动≤0.05mm。
-
性能验证：
-
空载测试：连接驱动器，设置为速度模式，从低速（100rpm）逐步升至额定转速（6000rpm），运行 30 分钟，用振动仪测振动值（≤0.1mm/s），用红外测温仪监测外壳温度（≤70℃）；
-
负载测试：带 50% 额定负载运行 1 小时，检查是否有异常噪音、振动，通过驱动器软件查看电流波形（应平稳无毛刺），确认输出扭矩正常；
-
磁性能检测：若条件允许，用磁通计测量磁通量（应与原电机参数偏差≤5%），确保无明显退磁。
-
运行参数优化：通过驱动器限制最大电流（不超过额定电流的 120%），设置过流、过热�；ぃㄎ露茹兄瞪栉� 100℃）；
-
机械安装规范：电机与负载同轴度控制在≤0.1mm（用百分表校准），避免径向力过大；
-
环境改善：避免电机暴露在粉尘、潮湿环境中，确保散热通风良好（环境温度≤40℃）；
-
定期维护：每运行 1000 小时检查电机振动、温度，每年拆解检查轴承润滑和磁体状态。
-
若永磁体大面积碎裂或铁芯严重变形，建议更换整个转子组件（力士乐原厂配件需提供电机序列号），避免维修后性能不稳定；
-
永磁体重装时必须严格匹配磁极方向（可用指南针辅助判断），否则会导致电机反转、扭矩下降；
-
非专业人员请勿擅自拆解，因该电机为高精度伺服电机，装配精度直接影响控制性能（如编码器相位对齐），建议联系具备伺服电机维修资质的机构处理。
若维修后仍存在运行异常（如扭矩不足、振动超标），需进一步检测驱动器参数匹配性或更换电机本体，确保与设备控制系统兼容。
