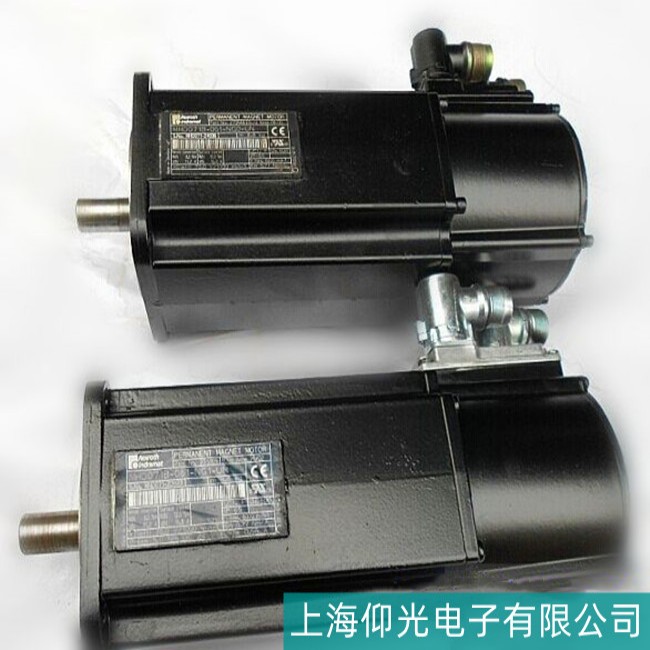

力士乐伺服电机 MSK040C-0600-NN-M1-UG0-NNNN 出现卡死转不动的故障，多与机械卡滞、电机内部部件损坏或驱动器�；は喙�，需按 “外部机械→电机本体→电气驱动” 的顺序逐步排查维修，具体步骤如下：
-
检查负载端是否卡滞
-
断开电机与负载的连接（如拆除联轴器），单独转动电机输出轴，若电机轴能灵活转动，说明卡死问题来自负载而非电机：
-
排查负载传动链（如齿轮箱、丝杠、导轨）是否有异物卡阻、润滑不良或部件损坏（如丝杠螺母咬死、导轨滑块卡滞）；
-
检查负载是否过载（如设备负载超出设计范围），可通过降低负载或更换更大功率驱动系统解决。
-
若断开负载后电机仍卡死，说明故障在电机本体，需进一步拆解检查。
-
检查电机安装与连接部件
-
电机输出轴端的键槽、挡圈、联轴器是否安装过紧或变形，导致轴系卡滞（如联轴器内孔与电机轴过盈量过大，可测量配合间隙，正常应保留 0.01~0.03mm 间隙）；
-
电机地脚螺栓是否过度拧紧导致机壳变形，挤压内部转子（可用塞尺检查电机端盖与机壳的贴合间隙，应均匀无变形）。
-
轴承卡滞（最常见原因）
-
故障表现：电机轴转动时卡顿、有异响，手动转动阻力明显增大，严重时完全锁死。
-
拆解检查：
-
拆除电机前后端盖，取出转子，观察轴承是否有滚珠碎裂、保持架断裂或滚道磨损（表面出现凹坑、划痕）；
-
检查轴承内圈与转子轴的配合是否过紧（因高温或装配不当导致粘连），或外圈与端盖轴承室是否松动。
-
维修处理：
-
更换同型号轴承（通常为深沟球轴承，如 6002 或 6003 系列，需匹配精度等级 P5/P4）；
-
轴承安装时需用压力机垂直压装（避免敲击外圈），并在轴承内圈涂抹耐高温润滑脂（填充量为轴承内部空间的 1/3~1/2）；
-
装配后端盖螺丝需均匀拧紧（按手册规定扭矩，通常 2~3N・m），确保轴承游隙正常（径向游隙约 0.01~0.03mm）。
-
转子与定子扫膛（机械干涉）
-
故障表现：电机内部有摩擦异响，转子转动时被定子卡住，严重时绕组绝缘层被磨破导致短路。
-
原因分析：
-
转子轴弯曲（径向跳动量超过 0.05mm），导致转子与定子气隙不均匀（正常气隙约 0.3~0.5mm）；
-
永磁体脱落或碎裂（如前期 “磁铁爆钢” 未彻底修复），碎片卡在转子与定子之间；
-
定子绕组松动或端盖变形，导致定子内圆偏移。
-
维修处理：
-
若转子轴弯曲，需用校直机校正（径向跳动控制在 0.03mm 以内），严重弯曲时需更换转子轴；
-
清除定子内的磁体碎片或异物，重新固定松动的绕组（用绝缘漆灌注加固）；
-
更换变形的端盖，确保定子与转子同心（装配后手动转动转子无摩擦感）。
-
永磁体失磁或磁极短路
-
故障表现：电机通电后无输出扭矩，轴被 “锁死”（驱动器检测到过流�；ぃ�，手动转动时阻力无明显异常，但通电后无法运转。
-
检测方法：
-
用指南针靠近转子，若磁性明显减弱或无磁性，说明永磁体退磁；
-
检查永磁体表面是否有裂纹、锈蚀，若磁体之间短路（如铁屑搭桥），会导致磁路失效。
-
维修处理：
-
更换退磁或损坏的永磁体（需匹配原磁体参数，确保磁极方向正确）；
-
清理磁体表面铁屑，重新涂抹绝缘涂层（防止磁极间短路），必要时整体更换转子组件。
-
绕组短路或断路
-
故障表现：电机通电后驱动器报过流故障（如 F2001），电机无法转动，手动转动无卡滞但通电后 “锁死”。
-
检测方法：
-
用万用表测三相绕组电阻，若某相电阻为 0（短路）或无穷大（断路），说明绕组故障；
-
用兆欧表测绕组与机壳绝缘电阻，若＜0.5MΩ，说明绕组接地短路。
-
维修处理：
-
短路故障：拆解绕组，查找烧断的漆包线，重新焊接并绝缘处理（严重时需重绕绕组，匹配原匝数和线径）；
-
接地故障：清除绕组表面的油污、粉尘，修复破损的绝缘层，烘干后重新浸漆固化。
-
驱动器�；さ贾碌� “假性卡死”
-
若电机本体无机械卡滞，但通电后无法转动，可能是驱动器触发保护（如过流、过载、编码器故障）：
-
查看驱动器故障代码（如力士乐 HCS 驱动器 F2001 为过流、F2004 为过载），针对性排查；
-
检查编码器信号是否正常（线缆松动、屏蔽不良会导致驱动器无法建立闭环控制，电机 “锁轴”），重新插拔编码器插头并测试反馈信号。
-
电源与控制信号问题
-
测量驱动器输入电源电压是否正常（三相 380V±10%），若电压缺相或过低，会导致输出扭矩不足；
-
检查控制信号（如使能信号、速度指令）是否有效，若信号未接通，电机处于自由状态或锁定状态（部分驱动器默认无信号时锁轴）。
-
机械性能测试：
-
手动转动电机轴，应顺畅无卡顿，轴向窜动量≤0.1mm，径向跳动≤0.05mm；
-
连接负载后，低速转动（100rpm）观察是否有异常噪音或振动，确保传动无卡滞。
-
电气性能测试：
-
空载运行：驱动器设置为速度模式，从低速到额定转速（6000rpm）运行 30 分钟，监测电流平衡（三相偏差≤10%）、温度（外壳≤70℃）；
-
负载测试：带额定负载运行 1 小时，检查输出扭矩是否正常，驱动器无故障代码触发。
-
拆解电机时需注意永磁体的强磁性，避免吸附铁屑或夹伤手部，远离磁性敏感设备；
-
更换轴承、绕组等部件后，需确保电机绝缘性能达标（绝缘电阻≥10MΩ），避免通电后短路；
-
若电机轴严重弯曲或定子绕组大面积烧毁，建议更换电机本体（维修成本可能高于新部件）。
若自行维修后故障反复，建议联系力士乐官方售后或专业伺服维修机构，通过专用设备检测电机动态性能，确保维修质量。
