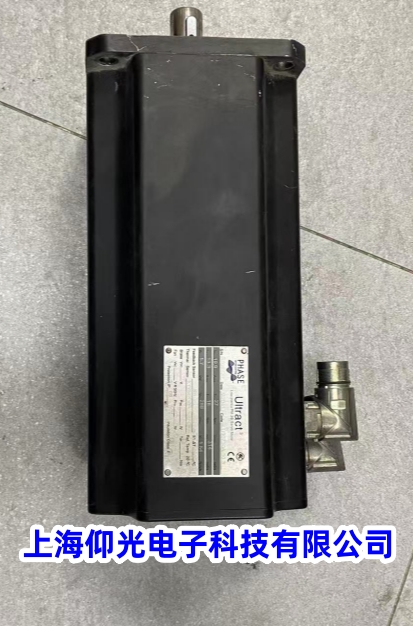

菲仕伺服电机 KTY04-130+3XPTO130 的磁铁脱落故障，会导致电机堵转、异响、力矩下降甚至烧毁绕组，需按 “故障确认 - 原因分析 - 专业维修 - 测试验证” 的流程处理，以下是详细维修方案：
-
故障验证
-
断电后拆除电机与驱动器的连接线，手动转动电机轴，若存在卡顿、摩擦声或完全转不动，结合运行时的 “哒哒” 金属撞击声（低速 / 启动时更明显），可初步判定磁铁脱落。
-
用万用表测量定子三相绕组电阻，正常应三相平衡（误差≤5%），若某相电阻异常（开路 / 短路），可能脱落磁铁已刮伤绕组；用 500V 兆欧表测绕组对地绝缘电阻，合格标准≥50MΩ，低于则需排查绝缘损伤。
-
安全防护
-
确保电机完全断电，等待母线电容放电（至少 10 分钟），避免触电风险。
-
佩戴绝缘手套（防磁钢吸附金属碎屑划伤）、防护眼镜，在无尘工作台操作，远离手机、手表等磁性敏感设备（永磁体磁性极强）。
-
工具与配件准备
-
工具：螺丝刀、扳手、非磁性镊子（避免吸附磁钢碎片）、拉马（拆联轴器 / 轴承）、万用表、兆欧表、红外测温仪、夹具。
-
耗材：电机专用耐高温粘结剂（如环氧树脂 AB 胶，耐温≥150℃、粘接强度适配磁钢）、无尘布、酒精（清洁用）。
-
配件：确认磁铁规格（尺寸、磁性参数、极性），优先采购菲仕原厂或认证替代品，确保与原装一致。
-
粘结失效：磁材表面未清理干净、粘结剂选型不当（粘接强度不足或耐温性差）、固化工艺不合格（温度过低 / 时间不足），导致粘结层强度不足，高速运行中磁钢脱落。
-
机械冲击与振动：安装时轴端受力（敲打、联轴器找正偏差过大）、运行中负载突然卡死、频繁急停导致惯性冲击，或长期振动使磁钢固定松动。
-
高温老化：电机长期过载、散热风扇损坏或外壳积灰，导致温度升高，粘结剂软化碳化，磁钢失去固定力而脱落。
-
设计或装配缺陷：磁钢固定方式不合理、出厂时粘结剂涂抹不均，或维修时磁极方向装反、间隙不均，导致磁拉力不平衡，加剧松动。
-
环境因素：在潮湿、多粉尘环境中使用，腐蚀磁钢表面或磨损固定结构，降低连接强度。
-
电机拆解与清理
-
分步拆解：按相反顺序拆除电机外壳螺丝、编码器、端盖，取出转子组件时避免强行拉扯，防止绕组变形或磁钢碎片划伤定子。
-
彻底清理：用无尘布蘸酒精擦拭转子铁芯安装槽、磁钢表面的杂质、残留粘结剂及金属碎屑；用压缩空气吹净定子内部，检查绕组、轴承是否因磁钢脱落受损。
-
损伤评估：若磁钢仅脱落未破损、转子铁芯无磨损、绕组绝缘完好，可直接重新固定；若磁钢破损、转子轴弯曲（径向跳动＞0.05mm）或绕组烧毁，需同步更换磁钢、校直轴或重绕绕组。
-
磁钢重新固定或更换
-
预处理：磁钢表面需彻底除油除锈，若安装槽表面不平整，用砂纸轻微打磨至光滑，确保粘结面贴合紧密。
-
粘结操作：在安装槽和磁钢贴合面均匀涂抹专用粘结剂（厚度约 0.05mm，避免溢出），按原磁极方向快速将磁钢嵌入到位，用夹具固定压紧，确保无间隙。
-
固化处理：按粘结剂说明书要求固化（常温 24 小时或 80℃加热 2 小时，避免温度超过磁钢居里温度），固化期间禁止碰撞或移动转子。
-
磁钢更换：若磁钢破损，需更换与原规格一致的产品（尺寸、磁性参数、极性完全匹配），更换后需整体检查磁极一致性，避免磁路抵消。
-
部件检查与修复
-
绕组检查：用万用表复测三相绕组电阻，确保平衡；用兆欧表检测绝缘电阻，不合格需修复绕组绝缘或重绕。
-
轴承检查：手动转动轴承，若存在卡顿、异响或磨损，更换同型号高精度轴承，加注耐高温润滑脂。
-
编码器检查：通过驱动器诊断功能验证编码器反馈信号，若信号异常需清洁或更换编码器。
-
电机重组与测试
-
重组装配：按拆解相反顺序安装端盖、轴承、编码器、外壳，对角均匀拧紧螺丝，避免端盖变形导致轴承卡滞。
-
空载测试：连接驱动器，设置电机基本参数（型号、极对数、额定电流），低速（500rpm）正反转运行 30 分钟，监测外壳温度（≤60℃），确认无异常噪音、振动。
-
带载测试：逐步增加负载至额定负载的 100%，运行 1 小时，检查转速、扭矩是否符合要求，电流无异常波动，无磁铁松动迹象。
-
维修禁忌
-
禁止使用普通胶水替代专用粘结剂，避免高温或高速运行中再次脱落；禁止磁极方向装反，否则会导致电机无法正常工作甚至损坏。
-
无专业工具和经验者切勿自行拆解，尤其是编码器等精密部件，建议联系菲仕官方售后或专业维修机构，避免二次损坏。
-
预防措施
-
定期维护：每 6 个月清理电机外壳积灰、检查散热风扇；每年检测磁钢固定状态、轴承润滑情况，发现异响及时�；挪�。
-
规范操作：避免电机过载、过压、过流运行，通过驱动器设置过载保护（过流阈值设为额定电流 1.2 倍）；安装时确保联轴器找正（径向偏差≤0.1mm，角偏差≤0.1°），避免轴端受力。
-
环境优化：高温环境加装散热装置，潮湿、多粉尘场景加装防尘罩，提升电机防护等级，减少腐蚀和磨损。
-
人员培训：对操作人员进行培训，规范启停、负载调节等操作，避免因操作不当导致磁钢脱落。
